編碼器是什麼？公開4種常見類型與原理，帶你深入了解運作機制！

早期設備多透過齒輪、機械開關等方式進行控制與計數，能取得的資訊相對有限。隨著電子控制技術發展，設備開始需要更即時、精準地掌握旋轉、位移與操作方向，因此能將機械動作轉換成電子訊號的編碼器，逐漸成為控制系統中不可或缺的核心元件。

目前編碼器已發展出多種技術架構，從常見的「機械接觸式增量型編碼器」，到「光學式」與「磁學式」等非接觸式感測技術，各自適用於不同的產品需求。

因此，選擇編碼器時並非單純比較哪一種技術最好，而是需要綜合考量訊號需求、操作手感、機構尺寸、耐久度以及使用環境進行評估。

編碼器（Encoder）是一種將旋轉角度或直線位移等機械運動，轉換為電子訊號的感測元件。

其基本運作流程如下：

旋轉／位移 → 偵測物理變化 → 產生電子訊號 → 控制器接收並判讀

例如使用者轉動音響或家電上的旋鈕時，編碼器會將旋轉動作轉換成訊號傳送至 MCU（微控制器）等控制系統，使設備即時判斷旋轉方向與操作量，進而執行音量增加、選單切換或數值調整等功能。

其中，常見的增量型旋轉編碼器（Incremental Rotary Encoder）會透過 A、B 兩相的訊號相位差變化，讓控制器精準判斷旋轉方向與旋轉量。

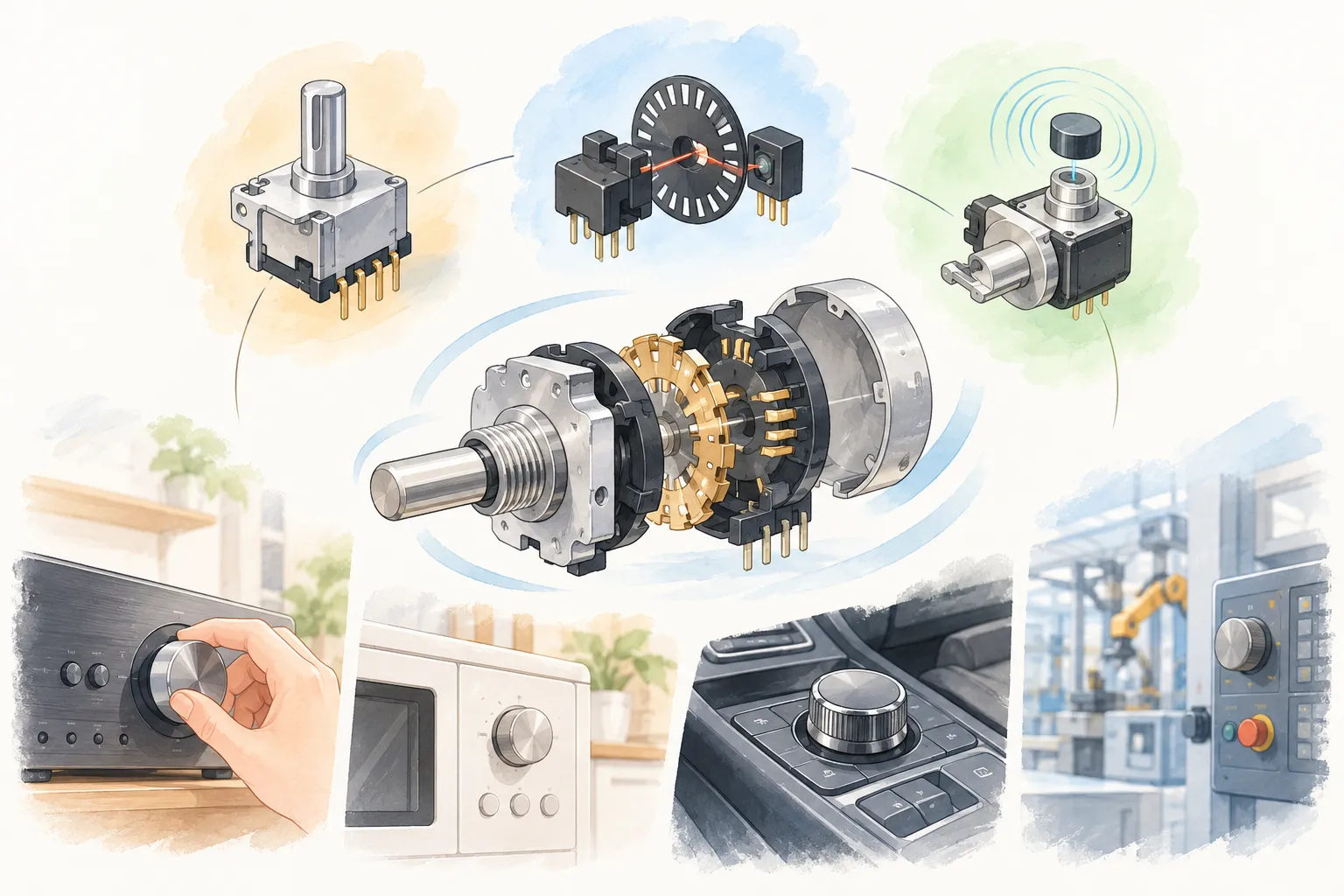

編碼器可從不同維度進行分類，其中「增量型／絕對型」代表的是訊號與位置的判讀方式；而「機械接觸式／光學式／磁學式」則代表感測原理，兩者屬於不同層級的分類概念。

1. 增量型編碼器（Incremental Encoder）

增量型編碼器會隨著軸心旋轉產生連續脈衝訊號，控制器可根據訊號變化判斷「轉動多少」以及「旋轉方向」。這類設計控制方式直觀、反應快速，常見於音量旋鈕、家電控制面板、消費性電子與各式人機介面（HMI）。

2. 絕對型編碼器（Absolute Encoder）

絕對型編碼器會針對每一個角度位置提供獨一無二的位置代碼，即使斷電後重新開機，控制器也能立即識別當前所處的絕對位置。因此，增量型與絕對型並非高低階之分，而是取決於產品需要的是「相對變化量」還是「固定絕對位置」。

3. 機械接觸式編碼器（Mechanical Contact Encoder）

透過內部的金屬接點與導電結構，在軸心旋轉時產生規律的開關訊號供控制器判讀。除了訊號輸出外，這類編碼器還能依產品需求調整段落感（定位感）、旋轉扭力、軸心尺寸、脈衝數（PPR）及按壓開關（Push Switch）等功能，非常適合需要實體旋鈕操作與手感回饋的電子設備。

4. 光學式與磁學式編碼器

光學式： 利用光源（LED）與光敏感測元件偵測光遮蔽或反射變化，具備高解析度與高精度的特性。

磁學式： 透過磁鐵旋轉產生的磁場變化進行感測，抗塵、抗水與抗震能力較佳。

不同技術在解析度、耐環境性、尺寸與成本上各有優劣，實際選用仍需依產品應用場景進行最佳化選擇。

常見編碼器分類比較表

依據不同產品的控制邏輯與人機操作需求，編碼器廣泛應用於以下領域：

• 音響與影音設備： 用於音量調節、頻率切換與參數設定，增量型編碼器可支援無段連續旋轉操作。

• 家電與電子控制面板： 應用於微波爐、洗衣機、烤箱等選單切換、溫度設定與功能選擇，搭配明確的段落手感可提升操作手感與確效性。

• 車載控制介面： 用於車用影音系統、中控台與空調控制旋鈕，可依車規需求客製化旋轉扭力與按壓回饋。

• 工業設備與控制板： 作為參數調整、功能選擇與控制輸入元件，提供穩定可靠的輸入反饋。
