什麼是可變電阻？從原理到接法、規格與量測方法的完整技術解析
在電子設備中，許多看似簡單的控制功能，其實都仰賴可變電阻完成，例如旋鈕調整、訊號校準、亮度變化與位置回饋。
對工程設計來說，可變電阻會影響電路穩定性與控制精度；對採購導入來說，則關係到規格匹配、使用壽命、供貨穩定與後續維修成本。
本文將整理可變電阻的原理、種類、用途、接法、規格選購重點與量測方法，幫助企業在電路設計、元件選型與供應商評估時，更快掌握判斷依據。
什麼是可變電阻？了解可變電阻原理與基本概念
可變電阻（Variable Resistor）指的是阻值可以調整的電阻器。
在電子工程與電路設計中，它常被用來把旋轉、滑動等機械操作，轉換成可供電路判讀的阻值或電壓變化。

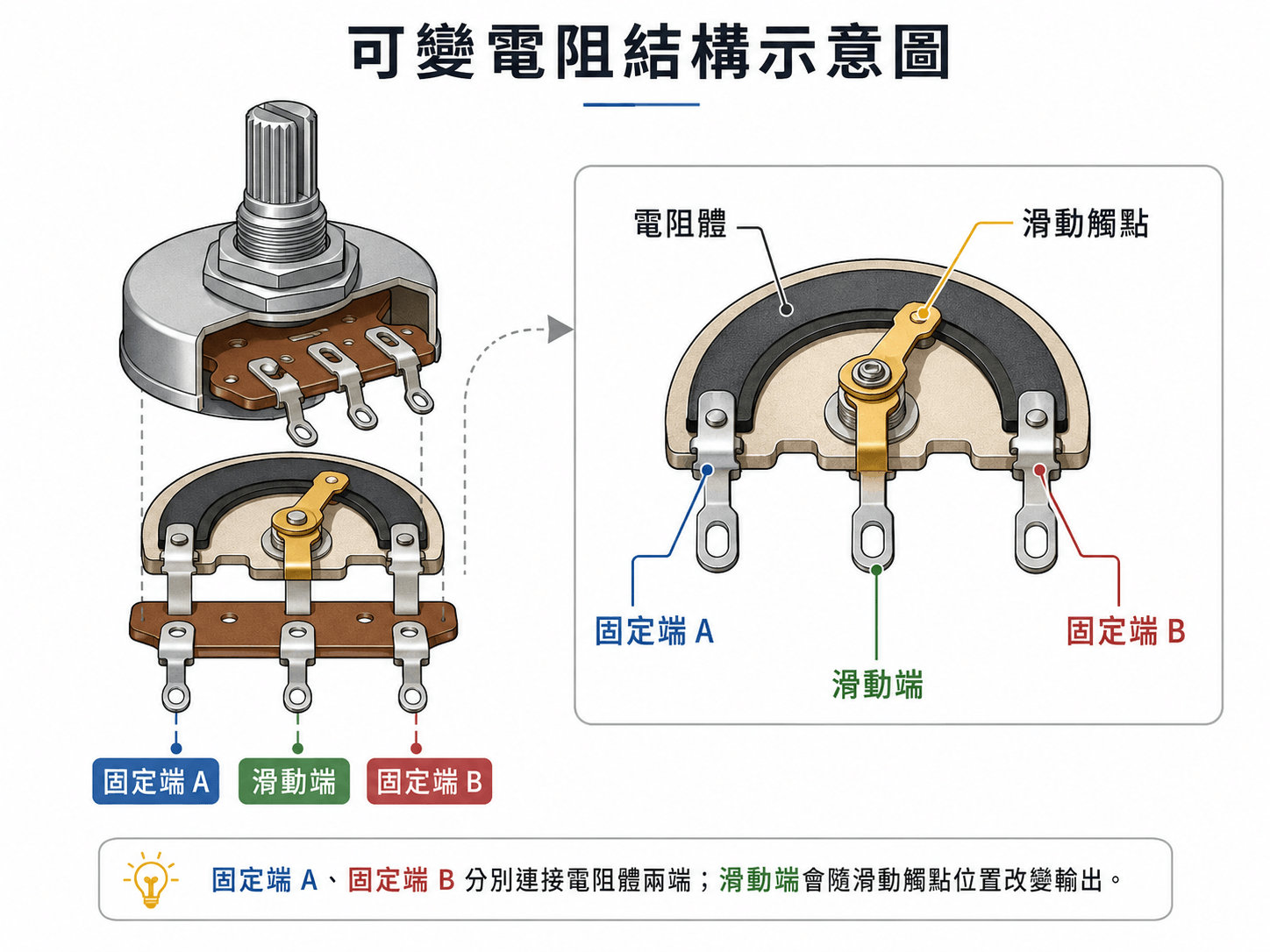

在實體結構上，可變電阻通常由固定的「電阻體」，以及可移動的「滑動觸點」組成。電阻體常見材質包含碳膜、金屬合金或導電塑膠等；滑動觸點又可稱為動片或電刷，會隨著旋鈕、推桿或螺絲調整而改變位置。
標準可變電阻通常具備三個端子，包含兩個連接在電阻軌道兩端的「固定接點」，以及一個連接滑動觸點的「滑動接點」。依照接線方式與功能不同，可變電阻也常被稱為電位器（Potentiometer）或變阻器（Rheostat），兩者的差異主要來自實際接法與電路用途。

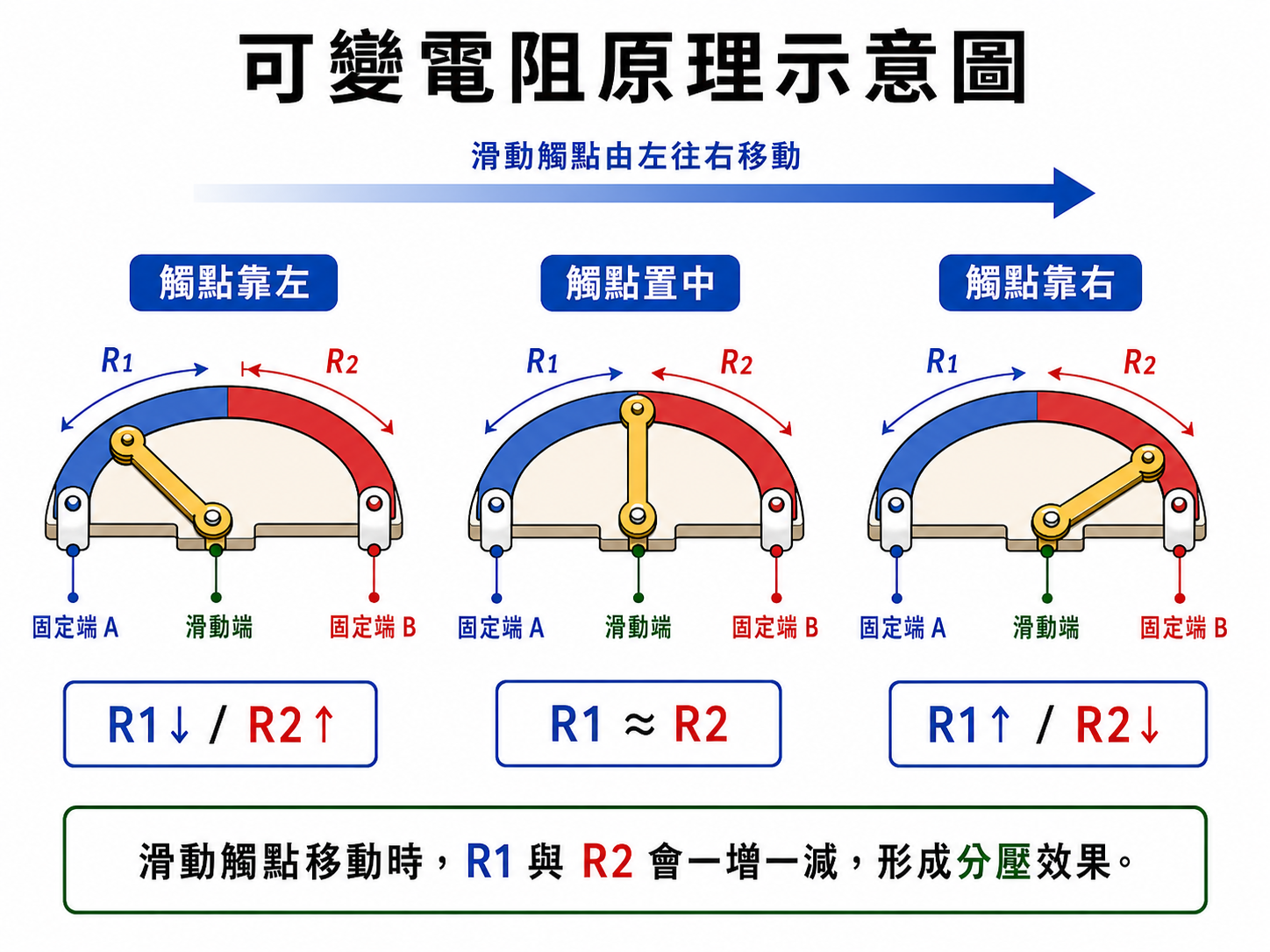

可變電阻原理
可變電阻的核心運作原理，是透過滑動觸點位置改變電阻路徑的有效長度。當使用者旋轉旋鈕或推動滑桿時，滑動觸點會沿著電阻軌道移動。當觸點越靠近其中一個固定端，該端與滑動端之間的電阻就會降低；若距離拉長，電阻則會增加。這種特性主要延伸出以下兩種電路應用原理：
● 分壓原理（作為電位器 Potentiometer 使用）：當三個引腳全部接入電路時，可變電阻會依滑動端位置改變上下兩段電阻比例，讓輸出電壓隨位置連續變化。此原理常見於音量控制，或為微控制器提供位置感測的類比訊號。
● 變阻原理（作為變阻器 Rheostat 使用）：如果在電路中僅串聯使用兩個引腳，也就是一個固定端與一個滑動端，可變電阻就不再作為分壓元件，而是直接改變串聯電路中的總電阻值。透過增加或減少阻值，可限制或增加電流通過，常見於馬達調速或燈光調光控制。
與固定電阻的差異
|
比較項目 |
固定電阻 |
可變電阻 |
|
阻值特性 |
阻值在製造完成時即已鎖定，無法更改。 |
阻值可在特定範圍內平滑且精確地改變。 |
|
主要用途 |
用於限流、分壓、偏壓設定或保護電路元件。 |
用於動態控制，例如調光、調音，或工程師的電路校準。 |
|
引腳數量 |
通常只有 2 個端子，內部沒有活動接點。 |
通常具有 3 個端子，包含 2 個固定端、1 個中間滑動端。 |
|
內部結構與壽命 |
結構極為簡單，無機械活動部件；壽命較長，不易因物理磨損失效。 |
內含滑動軌道與電刷等機械結構；頻繁調節會產生機械磨損或接觸不良。 |
|
電路圖符號 |
以簡單的矩形或鋸齒線表示，象徵阻值恆定。 |
在矩形或鋸齒線上額外加上斜箭頭，或指向中心的滑動箭頭，表示可調節特性。 |

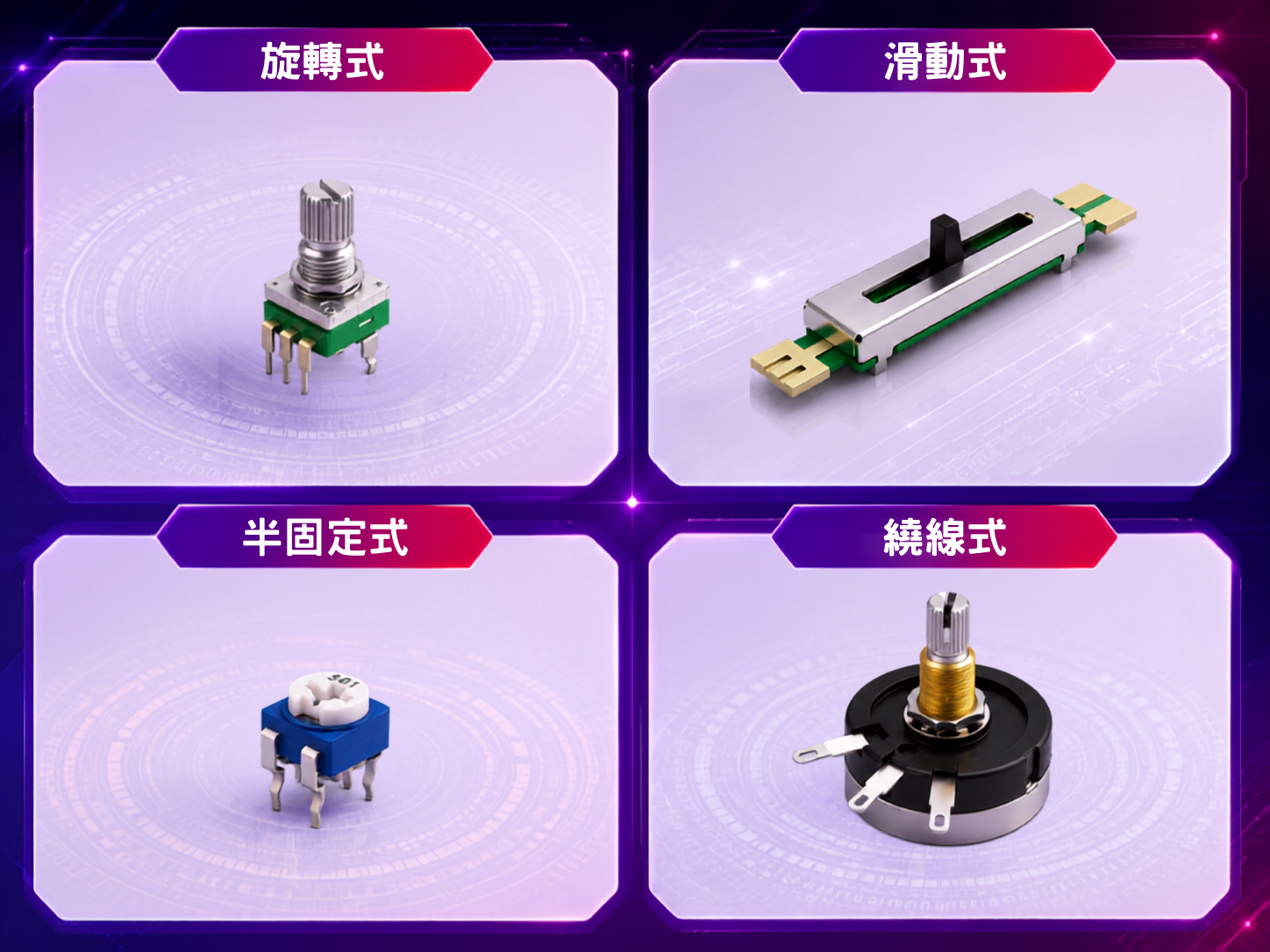

可變電阻有哪些種類？4種常見結構說明
【旋轉式】
旋轉式可變電阻是最常見的類型，通常透過旋鈕或轉軸操作。當使用者轉動旋鈕時，內部滑動接點會沿著圓形電阻軌道移動，藉此改變電阻值或輸出電壓。
旋轉式可變電阻可依調整精度分為單圈式與多圈式。單圈式的旋轉角度通常有限，常見於音響音量旋鈕、燈光亮度調整與簡易馬達轉速控制；多圈式則可透過多次旋轉完成更細微的設定，適合用在需要精密校準的電路中。
【滑動式】
滑動式可變電阻又常被稱為推桿式可變電阻或 Fader，主要透過直線滑塊調整阻值。使用者推動滑塊時，內部觸點會沿著直線電阻軌道移動，讓電阻值隨位置改變。
這種類型的優點是位置直覺，使用者可以直接從滑塊高度或位置判斷目前設定。滑動式可變電阻常見於音響混音器、燈光控制面板與多通道控制設備，適合需要快速調整、同步操作或淡入淡出控制的應用情境。
【半固定式】
半固定式可變電阻也常稱為微調電阻或 Trimmer，主要安裝在電路板上，用於組裝、測試或出廠前校準，並非設計給使用者頻繁操作。
這類元件通常體積較小，沒有外露旋鈕，多半需要使用小螺絲起子調整。常見用途包含微調基準電壓、設定偏壓、校正頻率或調整感測器輸出。完成設定後，通常會維持在固定位置，避免後續使用時被誤觸，導致電路參數偏移。
【繞線式】
繞線式可變電阻是依照內部電阻材質與結構命名的類型。它通常使用金屬電阻線，例如鎳鉻合金或康銅，纏繞在陶瓷或絕緣芯材上，再透過滑動接點改變接入電路的電阻長度。
繞線式可變電阻的特色是耐熱性較好、可承受較高功率，適合用於大電流或重載電路，例如工業設備、發熱控制與馬達調速。不過，由於線圈結構可能產生電感效應，較不適合高頻電路；調整時也可能不像碳膜式或導電塑膠式那麼平滑。
可變電阻用途介紹：6 種常見電子元件應用
可變電阻能透過調整阻值，改變電路中的電流、電壓或輸出訊號，因此常被應用在需要手動控制、訊號調整與參數校準的設備中。以下整理 6 種常見用途，幫助你更快理解可變電阻在電子元件中的實際應用方式：
音訊與音量控制
音量控制是可變電阻最常見的應用。收音機、擴大機、喇叭與各式音響設備中，常會透過可變電阻調整音訊訊號的大小，讓使用者可以旋轉旋鈕改變音量。
在音訊應用中，常見做法是使用對數型電位器，讓音量變化更符合人耳對聲音大小的感受。AES（聲音工程協會）相關資料也提到 log taper 與音量控制的應用，可作為音訊電路設計時的參考。除了音量調整，可變電阻也能用於左右聲道平衡控制。
燈光與顯示器亮度調節
可變電阻也常用於燈光亮度與顯示器亮度調節。當阻值改變時，電路中的電壓或電流也會跟著變化，藉此控制燈泡、LED 或面板背光的明暗程度。
例如調光開關、汽車儀表板亮度調整、早期螢幕或電子設備面板亮度設定，都可能使用可變電阻完成控制。這類應用通常重視調整過程是否平順，避免亮度變化過於突兀。
馬達調速與發熱控制
當可變電阻作為變阻器使用時，可以串聯在電路中，直接改變總電阻值。電阻變大時，通過負載的電流會減少；電阻變小時，電流則會增加，因此可用來控制馬達轉速或發熱功率。
常見應用包含小型馬達調速、風扇轉速控制、電熱絲功率調整與簡易加熱設備控制。不過，這類電路通常會產生較高熱量，選用時需留意可變電阻的額定功率與耐熱能力，避免元件過熱或損壞。
位置與角度感測器
可變電阻也能把機械位移轉換成類比電壓訊號，因此常被當作位置或角度感測器使用。當旋轉角度或滑動位置改變時，滑動端輸出的電壓也會改變，控制系統就能判斷目前位置。
這類應用常見於遊戲搖桿、遙控器、油門踏板、方向盤角度感測、工業機械手臂與位置回饋系統。它的優點是結構簡單、訊號容易讀取，適合用在需要偵測旋轉或直線位移的控制裝置中。
電路校準與參數微調
在電路組裝、測試與維修階段，工程師常會使用微調電阻進行校準。這類可變電阻通常體積較小，直接焊接在電路板上，不會提供給使用者日常操作。
常見調整項目包含基準電壓、放大器增益、感測器輸出、偏壓設定與振盪頻率。當工程師調整到指定數值後，微調電阻通常會維持在固定位置，讓設備在後續運作中保持穩定。
微控制器與互動控制
在 Arduino、Webduino 或其他微控制器專案中，可變電阻常被用來讀取類比輸入訊號。透過分壓接法，將可變電阻的滑動端接到微控制器的類比輸入腳位，系統就能讀取旋鈕位置變化。
這種做法常用於入門電子教學與互動控制，例如用旋鈕調整 LED 亮度、控制伺服馬達角度、改變螢幕上的數值，或作為簡易的人機介面輸入元件。由於操作直覺、接線簡單，可變電阻也常被用來協助初學者理解類比訊號與分壓概念。
可變電阻怎麼接？分壓器接法

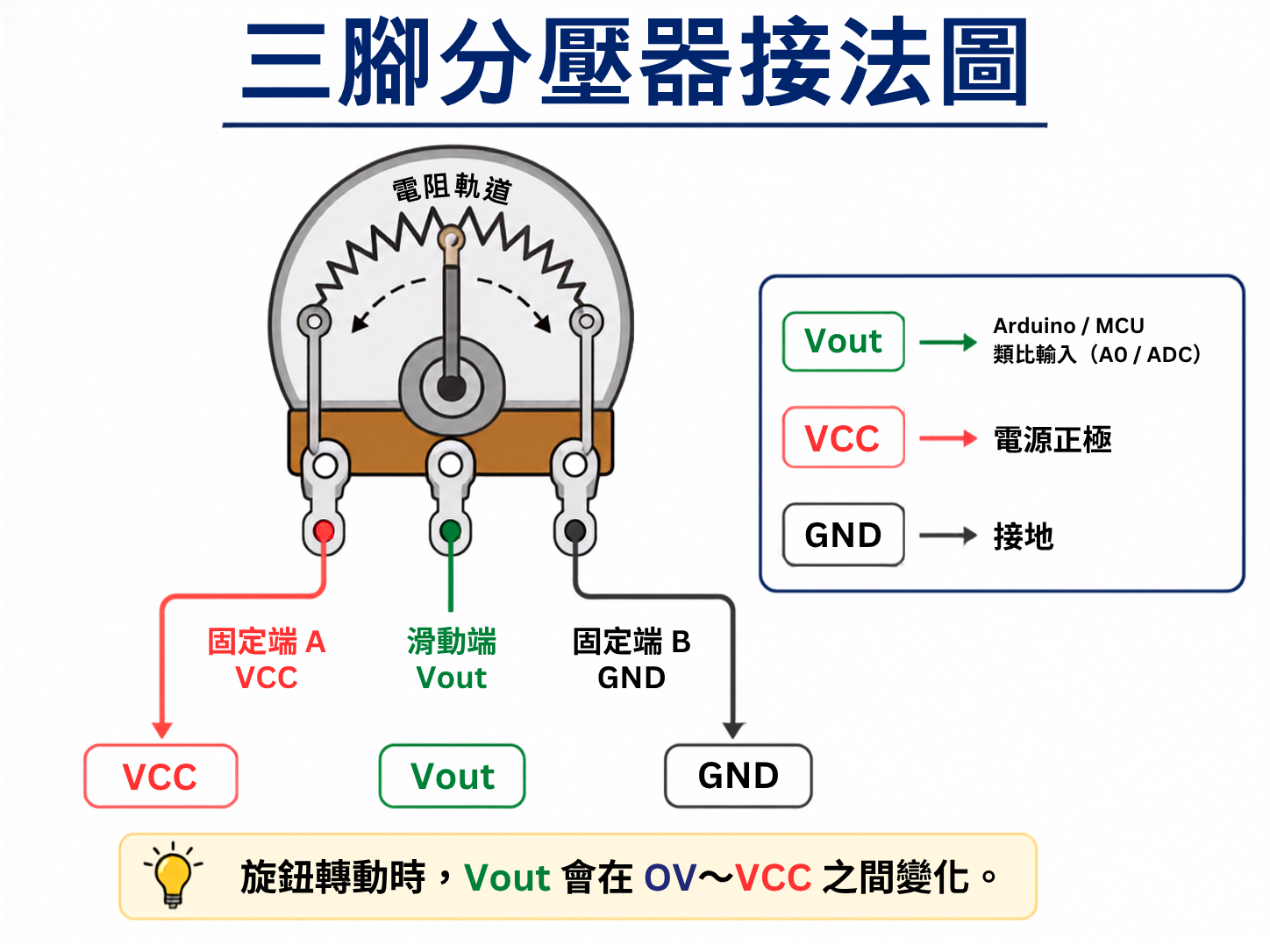

可變電阻接法常見的是三腳分壓器接法，兩側固定端分別接 VCC 與 GND，中間滑動端作為 Vout。隨著旋鈕或滑桿位置改變，Vout 會輸出連續變化的電壓訊號。接線方式可整理如下：
|
引腳位置 |
接線方式 |
功能說明 |
|
左側固定端 |
連接 VCC，例如 5V 或 3.3V |
作為輸入電壓端 |
|
右側固定端 |
連接 GND |
作為接地端 |
|
中間滑動端 |
連接訊號輸入腳位，例如 Arduino A0 |
輸出會隨旋鈕位置改變的電壓訊號 |
兩側固定端接到 VCC 或 GND 的順序可以互換，不會造成短路，只會影響輸出數值變化方向。
例如原本順時針旋轉時數值上升，對調後就會變成順時針旋轉時數值下降。若實測時發現方向與預期相反，只要將兩側固定端接線對調即可。
採用三腳分壓器接法時，可變電阻可視為兩個串聯電阻，中間滑動端則是輸出點。當旋鈕或滑桿移動時，滑動端會改變上下兩段電阻的比例，讓輸出電壓跟著變化。
若將輸入電壓記為 Vin，滑動端輸出電壓記為 Vout，Vin 到滑動端之間的電阻記為 R1，滑動端到 GND 之間的電阻記為 R2，分壓公式可表示為：
Vout = Vin × R2 /（R1 + R2）
由於可變電阻的總阻值大致固定，旋鈕位置改變時，主要改變的是 R1 與 R2 的比例，所以 Vout 會在 0V 到輸入電壓之間連續變化。以 5V 輸入為例，滑動端輸出電壓會依位置不同，產生約 0V～5V 的類比電壓。
微控制器讀取這個電壓後，就能將旋鈕位置轉換成數位資料，用於控制 LED 亮度、伺服馬達角度、畫面數值或其他互動功能。
可變電阻規格怎麼看？9 個選購與規格重點
可變電阻規格通常會在本體上標示阻值代碼、型號或簡要資訊，方便初步辨識。不過，額定功率、容差、材質、壽命與安裝尺寸等完整資料，仍應以產品規格書或供應商資料為準。選購時，建議先確認標稱阻值與功率是否符合電路需求，再進一步比對電氣規格、物理尺寸與機械結構，降低規格不符或安裝不合的風險：
（一）電氣規格
阻值範圍（Resistance Range）
阻值範圍代表可變電阻可提供的最小與最大電阻值，常見單位包含 Ω、kΩ 與 MΩ。不同應用對阻值需求不同，例如分壓控制、訊號調整或電流限制，所需規格都會有差異。
若阻值過低，可能導致電流過大；若阻值過高，則可能讓訊號變化不明顯，甚至影響電路反應。因此選購時，應依電路設計條件確認合適的阻值範圍。
容差（Tolerance／允許偏差）
容差是指實際阻值與標稱阻值之間的誤差範圍。容差越小，代表元件阻值越接近標示數值，精準度也越高。
一般可變電阻常見容差約為 ±5% 到 ±20%。若用於音量、亮度等一般控制，容差要求可較寬；若用於校準、感測或精密控制電路，則建議選擇容差較小的規格。
額定功率（Power Rating）
額定功率代表可變電阻在安全條件下，可長時間承受的最大功率。若電路功率超過元件規格，可能造成過熱、燒毀或阻值不穩。
小訊號控制電路通常可使用低功率可變電阻；若用於馬達調速、電熱控制或大電流負載，則需要選擇額定功率較高的款式。
最大電壓（Maximum Voltage）
最大電壓是可變電阻可安全承受的最高電壓。若施加電壓超過規格，可能造成內部絕緣破壞、擊穿或放電。
在低壓控制電路中，最大電壓通常較不容易超標；若應用於工業設備、電源控制或較高電壓環境，就需要確認元件最大電壓是否足夠。
溫度係數（Temperature Coefficient）
溫度係數表示電阻值隨溫度變化的程度，通常以 ppm/°C 表示。數值越低，代表元件在溫度變化下越穩定。
若可變電阻會安裝在高溫環境，或用於需要穩定輸出的電路，應特別留意溫度係數。若只是一般手動控制用途，溫度係數不一定是優先條件，但仍會影響長時間使用的穩定性。
（二）物理與機械規格
電阻材質（Resistive Material）
電阻材質會影響可變電阻的耐用度、功率承受能力、調整平順度與穩定性。常見材質包含碳膜、繞線式與金屬陶瓷等。
碳膜式常見於一般消費性電子與音量控制；繞線式可承受較高功率，適合大電流或發熱控制；金屬陶瓷則常用於穩定性與耐用性要求較高的電路。
調整類型（Adjustment Type）
調整類型會影響操作方式、安裝空間與使用情境。選購時應確認產品需要外露旋鈕、直線滑桿，還是安裝在 PCB 上供工程師微調，避免元件結構與機構設計不匹配。
耐用性／生命週期（Durability / Life Cycle）
耐用性代表可變電阻在磨損或接觸不良前，可承受的操作循環次數。由於可變電阻內部含有滑動接點，長期使用後可能出現接觸不良、雜訊或阻值不穩。
若元件只在出廠校準時調整，壽命要求可相對降低；若用於搖桿、旋鈕、控制器等高頻率操作設備，就需要選擇生命週期較高的產品。
安裝方式（Mounting Style）
安裝方式會影響可變電阻能否穩定固定在電路板或機殼上。常見形式包含 PCB 插件安裝、面板安裝與表面貼裝（SMD）。
PCB 安裝適合直接焊接在電路板上；面板安裝常見於需要外露旋鈕的設備；SMD 則適合小型化電子產品。若可變電阻會被頻繁轉動或推拉，除了確認安裝方式，也要評估固定強度，避免長期操作後鬆動。

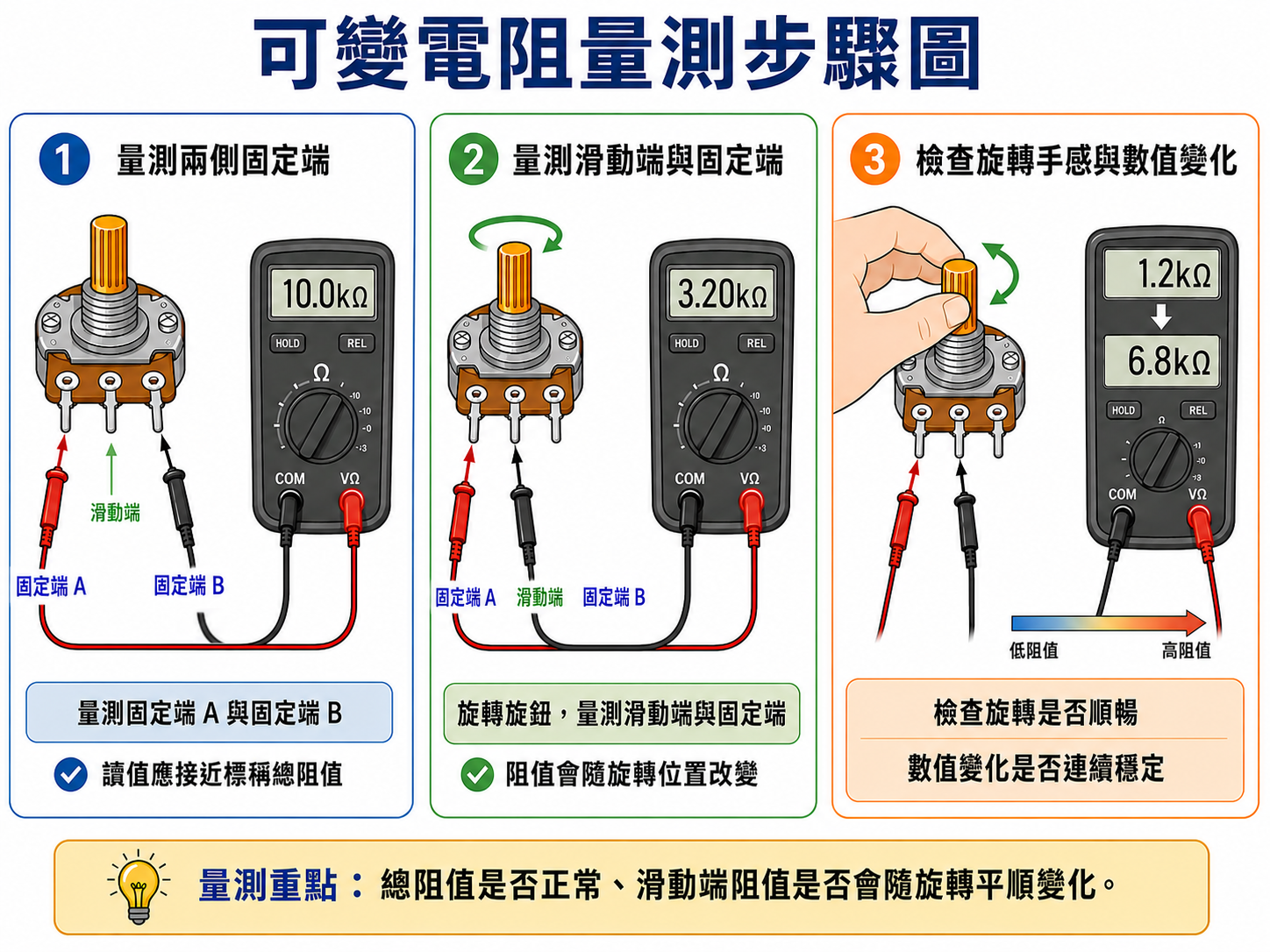

可變電阻量測方法
可變電阻長期使用後，可能因滑動接點磨損、灰塵堆積、受潮氧化或過載，導致阻值不穩、接觸不良，甚至完全失效。若要判斷元件是否正常，可透過可變電阻量測檢查「兩側固定端的總阻值」與「滑動端的阻值變化」，確認數值是否符合標示，並觀察調整過程是否連續平順。
量測前，應先確認電路已斷電；若要降低其他並聯元件造成的誤差，建議將可變電阻從電路板上拆下後再量測。接著將萬用電表切換至歐姆檔（Ω），黑表筆接 COM，紅表筆接 VΩ，並依照元件標示阻值選擇合適量程。檢查時可依以下 3 個步驟進行：
步驟 1：量測兩側固定端，確認總阻值
先將兩支表筆分別接觸可變電阻兩側固定端，也就是第 1 腳與第 3 腳。此時量到的數值，應接近元件表面標示的最大阻值，並落在容差範圍內。例如標示為 103 的可變電阻，代表標稱阻值約為 10 kΩ。若量測值在合理誤差範圍內，通常表示電阻軌道正常；若電表顯示 OL、無窮大，或數值明顯高於標稱阻值，可能代表內部電阻軌道斷裂、燒毀或嚴重老化，建議更換元件。
步驟 2：量測滑動端與固定端，檢查阻值變化
接著將一支表筆接在中間滑動端，也就是第 2 腳，另一支表筆接在其中一側固定端。量測時，慢慢旋轉旋鈕或推動滑桿，觀察萬用電表上的阻值是否連續變化。
正常情況下，阻值應從接近 0Ω 平順變化到接近標稱最大阻值，或依接腳方向呈現反向變化。若轉動過程中數值大幅跳動、忽高忽低，甚至短暫出現 OL，通常代表滑動接點與電阻軌道接觸不良，可能與磨損、灰塵堆積或氧化有關。
也可以在同一個旋鈕位置下，分別量測「第 1 腳與第 2 腳」及「第 2 腳與第 3 腳」的阻值。兩段阻值相加後，應大致等於「第 1 腳與第 3 腳」的總阻值。
步驟 3：檢查旋轉手感與異常雜音
除了觀察電表數值，也可透過手感判斷可變電阻狀態。正常元件在轉動或滑動時應平穩順暢，不會明顯卡住、忽鬆忽緊。
若旋轉時出現沙沙聲、卡頓感、乾澀感，或特定位置特別不穩，可能表示內部已有磨損、灰塵堆積、潤滑不足或軸心偏移。這類狀況即使仍能量到阻值，也可能在實際電路中造成雜訊、訊號中斷或控制不穩，建議依使用需求評估是否更換。
可變電阻常見問題 Q＆A
Q：可變電阻壽命？
可變電阻壽命會受到結構、電阻材質、負載條件、使用環境與操作頻率影響。選型時不只要看阻值與尺寸，也建議確認規格書中的操作壽命與測試條件。
若應用於工業控制、電競手把、無人機控制器或醫療設備等高頻操作場景，建議選擇壽命等級較高、穩定性較佳的產品。福哥興業可依不同需求提供多種可變電阻與控制元件，部分高壽命產品最高可達 500 萬次操作壽命，支援長時間與高可靠度應用。
Q：電阻基本單位？
電阻的基本單位是歐姆（Ohm），電路中通常以符號 Ω 表示。若電阻數值較大，也常使用千歐姆（kΩ）或百萬歐姆（MΩ）標示，其中 1 kΩ 等於 1,000 Ω，1 MΩ 等於 1,000,000 Ω。
市面上常見的可變電阻規格，阻值範圍大約涵蓋 100 Ω 到 10 MΩ，實際選用時需依照電路用途、電壓電流條件與控制需求判斷。
Q：可變電阻可以客製化嗎？
可以，但需視供應商的研發與製造能力而定。常見可客製項目包含阻值範圍、旋轉角度、軸柄長度、操作手感、阻值公差、安裝方式與外殼結構。
由於客製品可能涉及開模、打樣與測試，通常會有最低訂購量、額外開發費與較長交期。若產品已進入量產規劃，建議在開案初期就先確認規格、交期與後續供貨能力。
Q：可變電阻採購時為什麼要確認產地？
部分產業對供應鏈來源有明確要求，例如國防、醫療、車用或出口美國市場的產品，可能會要求避開特定產地供應鏈。採購時可先確認供應商是否能提供台灣製造、非中國產地證明，或是否具備多地出貨方案。
對企業採購來說，產地不只影響合規文件，也會影響交期穩定性、供應鏈風險與客戶審核結果。若產品需長期出口或導入大型客戶供應鏈，產地與供貨彈性就是重要評估條件。
Q：可變電阻適合長期供貨的產品嗎？
適合，但導入前需要確認供應商是否能提供長期供貨承諾。工控設備、醫療設備與專業音訊設備的產品生命週期通常較長，若可變電阻規格頻繁更動、停產或斷料，可能影響後續量產、維修與替換。
建議採購前確認產品生命週期、替代料方案、批次一致性與交期穩定度。若是大量採購，也可先要求樣品測試與批次資料，確認不同批次的阻值、手感與品質表現是否穩定。
Q：選購可變電阻時需要看哪些品質認證？
可依產品應用產業確認所需認證。常見評估項目包含 ISO 9001 品質管理系統、ISO 14001 環境管理系統；若用於車用產品，則可能需要確認供應商是否符合 IATF 16949 等車用品質管理要求。
除了認證文件，實際應用經驗也很重要。若供應商曾供應無人機、電競設備、工業控制或專業音訊品牌，可作為採購評估時的信任依據。
