可變電阻原理完整解析：3分鐘看懂基本運作機制、結構與應用！

R = ρL/A

• ρ（電阻率 / Resistivity）： 這是材料本身的先天導電特性。例如碳膜、金屬氧化膜或導電塑膠，各有不同的電阻率。
• A（截面積 / Cross-sectional Area）： 電阻軌道的寬度與厚度。
• L（長度 / Length）： 電流流經電阻材料的實際路徑長度。

可變電阻原理的核心，正是透過機械結構來動態改變公式中的長度 L。

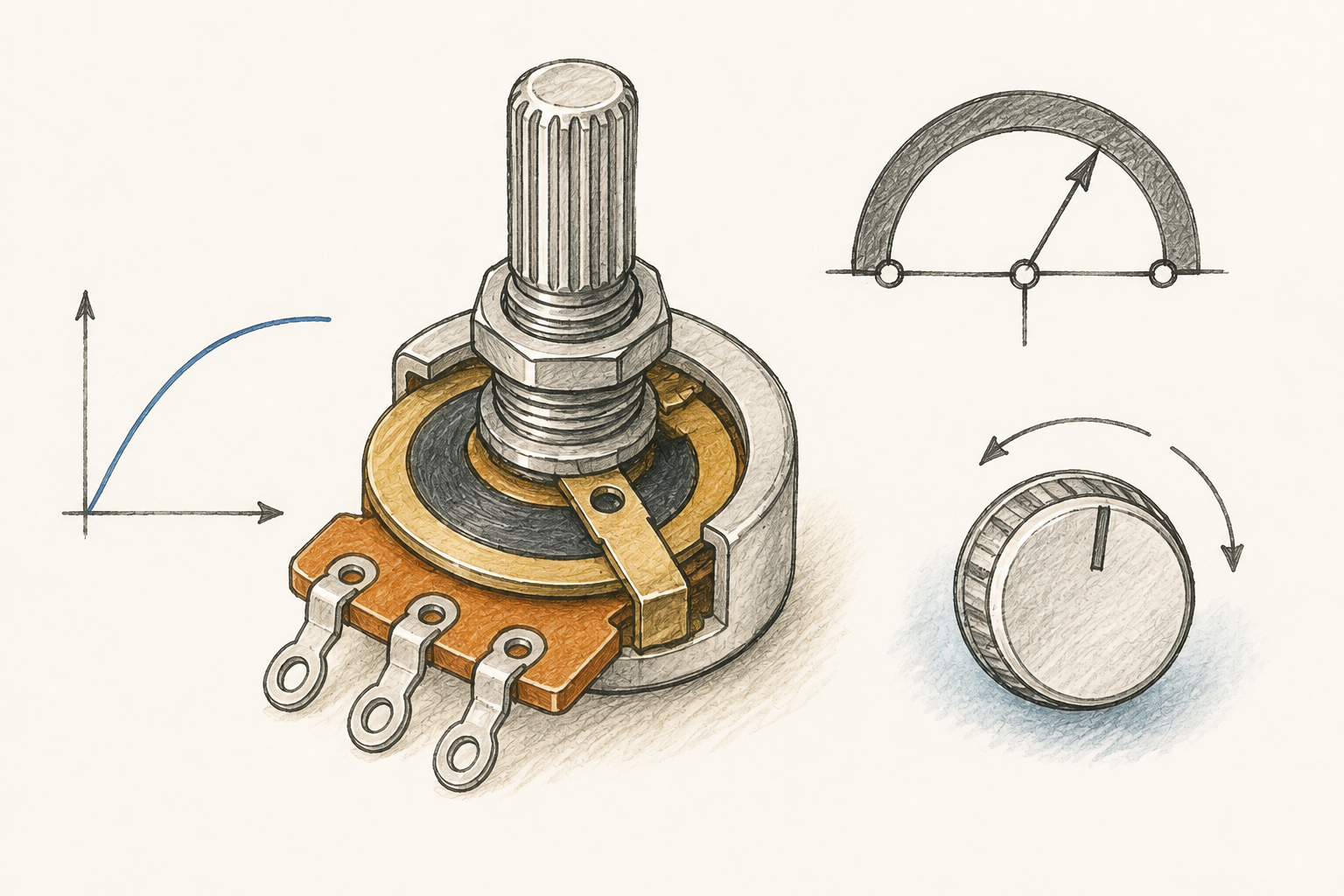

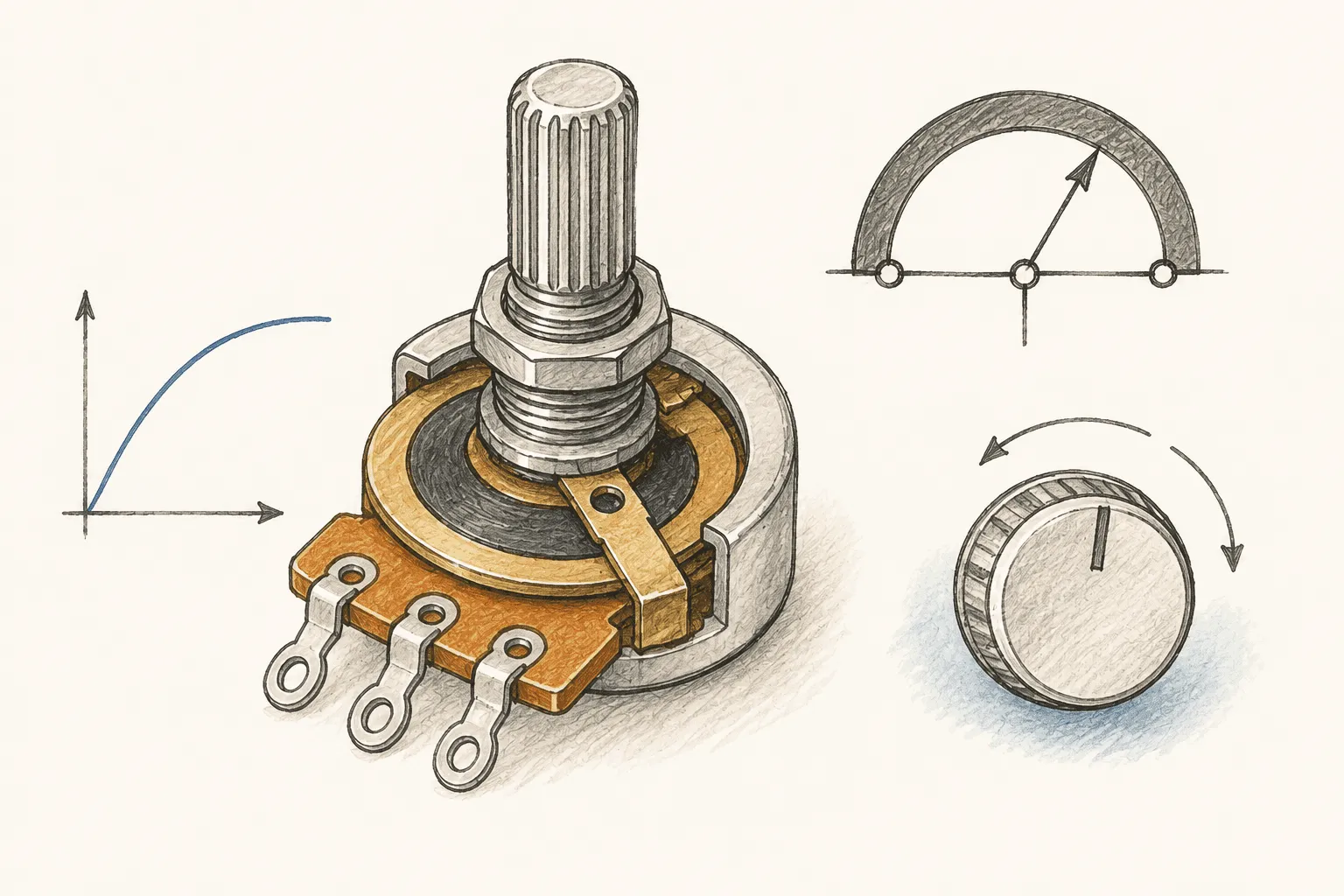

在可變電阻內部，有一條固定總長度的電阻軌道（例如總阻值為 10kΩ）。當我們轉動旋鈕時，連動的「金屬刷片」會在軌道上滑動，進而改變電流實際走過軌道的「長度」。

滑動的距離越長，電阻值就越大；反之則越小。

許多低價可變電阻在使用一段時間後，轉動時會產生「沙沙聲」或訊號亂跳，這正是因為刷片接觸機制的劣化。

• 動態接觸電阻（CRV, Contact Resistance Variation）：

當金屬刷片在碳膜上滑動時，兩者之間並非完美的理想接觸。微觀下，表面的凹凸不平、碳粉脫落或輕微的氧化層，都會造成瞬間接觸電阻的劇烈變化。這會轉化為電路中的「動態雜訊」。

• 多指刷片結構（Multi-finger Wiper）的應用原理：

為了克服 CRV 帶來的雜訊，高品質的可變電阻不會只用單一金屬片，而是將刷片末端設計成「梳子狀」的多指結構。這樣一來，即使其中一個觸點剛好壓在微小的灰塵或氧化點上，其他觸點依然能保持導通，大幅提升了滑動時的訊號純淨度與穩定性。

這與我們希望系統如何反應使用者的「操作角度」有關：

• B 型（線性型 / Linear Taper）：

原理： 碳膜軌道的寬度與電阻率分佈完全均勻。旋轉 50% 的角度，阻值剛好就是總阻值的 50%。

應用： 適用於需要精確座標對應的場合，如類比搖桿的 X-Y 軸定位、電壓分壓器、工業控制位移感測。

• A 型（對數型 / Audio, Logarithmic Taper）：

原理： 碳膜的塗佈經過特殊設計（通常分段印刷不同電阻率的碳漿）。在旋轉的前半段，阻值變化非常緩慢；到了後半段，阻值急遽上升。

應用： 這是專為「人類聽覺」設計的。因為人耳對音量的感受呈對數關係，若使用線性（B型）調整音量，轉一點點就會覺得聲音突然變很大。使用 A 型可變電阻，能讓使用者感覺音量是「均勻平滑」放大的，因此大量應用於音響設備。

常見的旋轉式碳膜可變電阻，其設計初衷是處理微弱的「訊號電壓」，額定功率通常僅有 0.05W 至 0.1W。

如果您將它直接串聯在大電流的負載電路中（例如直接用來控制直流馬達的轉速或大功率 LED 的亮度），當阻值調小時，流經元件的電流 I 會瞬間激增，產生的熱能會立刻將內部極薄的碳膜軌道燒毀。

應用建議：在實務應用中，可變電阻應作為「分壓器」提供參考電壓給微控制器（MCU）的 ADC 引腳，或用來控制電晶體、運算放大器的基極/閘極電流。若真的需要直接調節大電流，則必須選用體積龐大的「繞線式（Wirewound）」大功率可變電阻。
