可變電阻接法教學：解析4種工程進階接線方式與PCB佈線避坑指南！

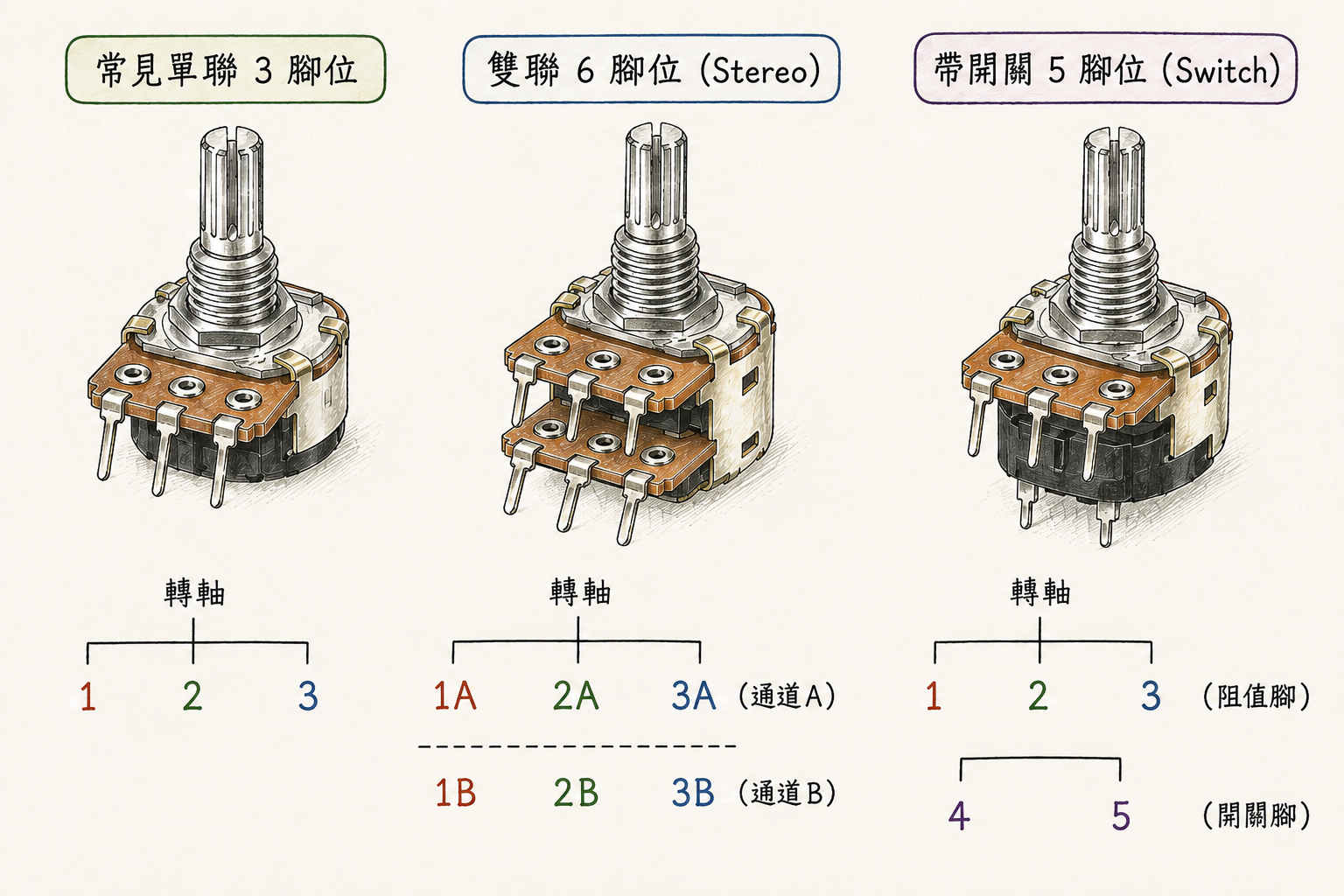

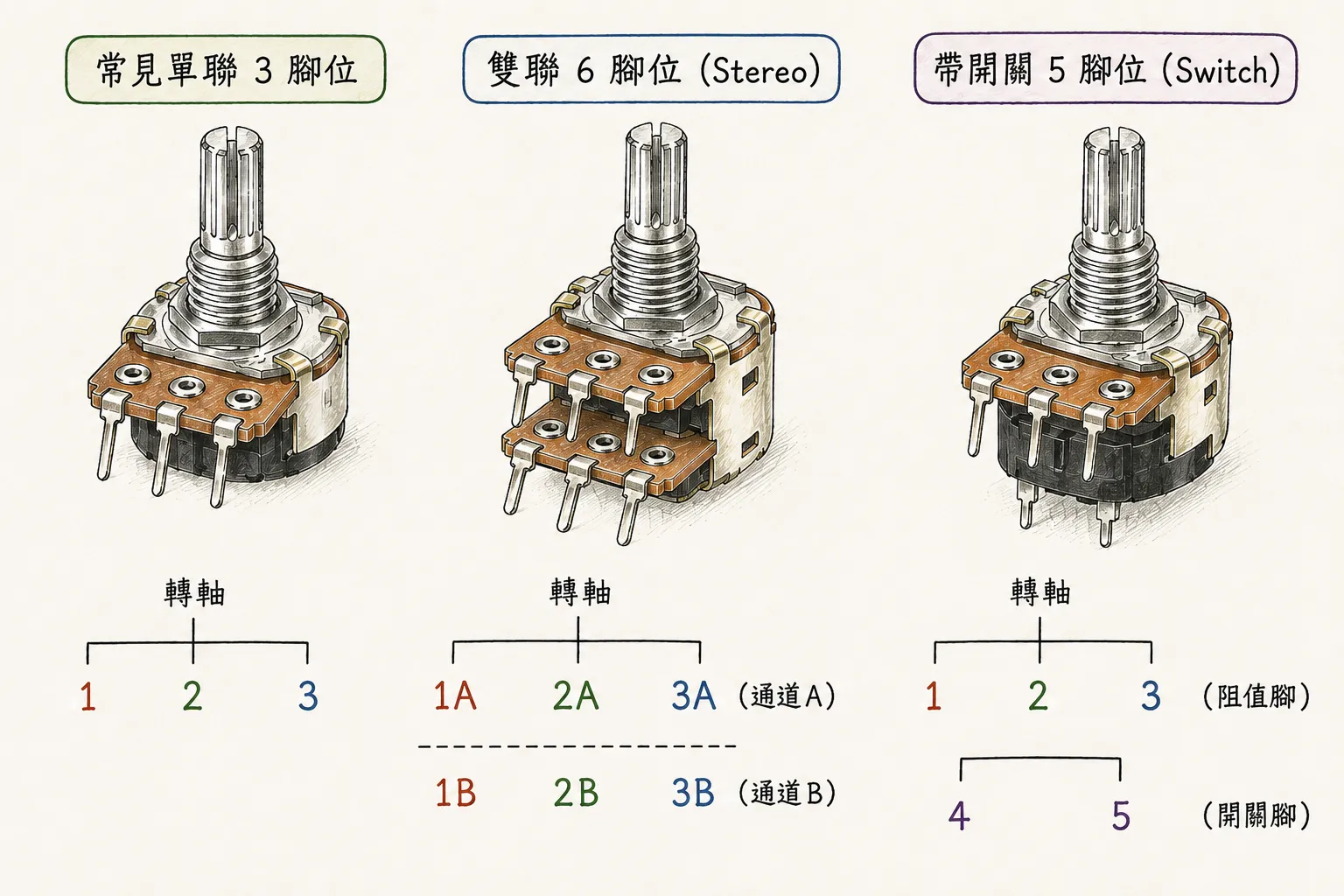

PCB 實務第一步：如何快速辨識各種封裝的可變電阻引腳(Pin Out)？
實務判斷原則：
無論外觀如何變化，可變電阻的核心引腳依然遵守物理結構
「固定端 A － 滑動端 (Wiper) － 固定端 B」
- 量測阻值法：用三用電表電阻檔量測，阻值永遠固定且最大的那兩個腳就是固定端；阻值會隨旋鈕轉動而改變的那個腳，就是連動刷片的滑動端（Wiper）。

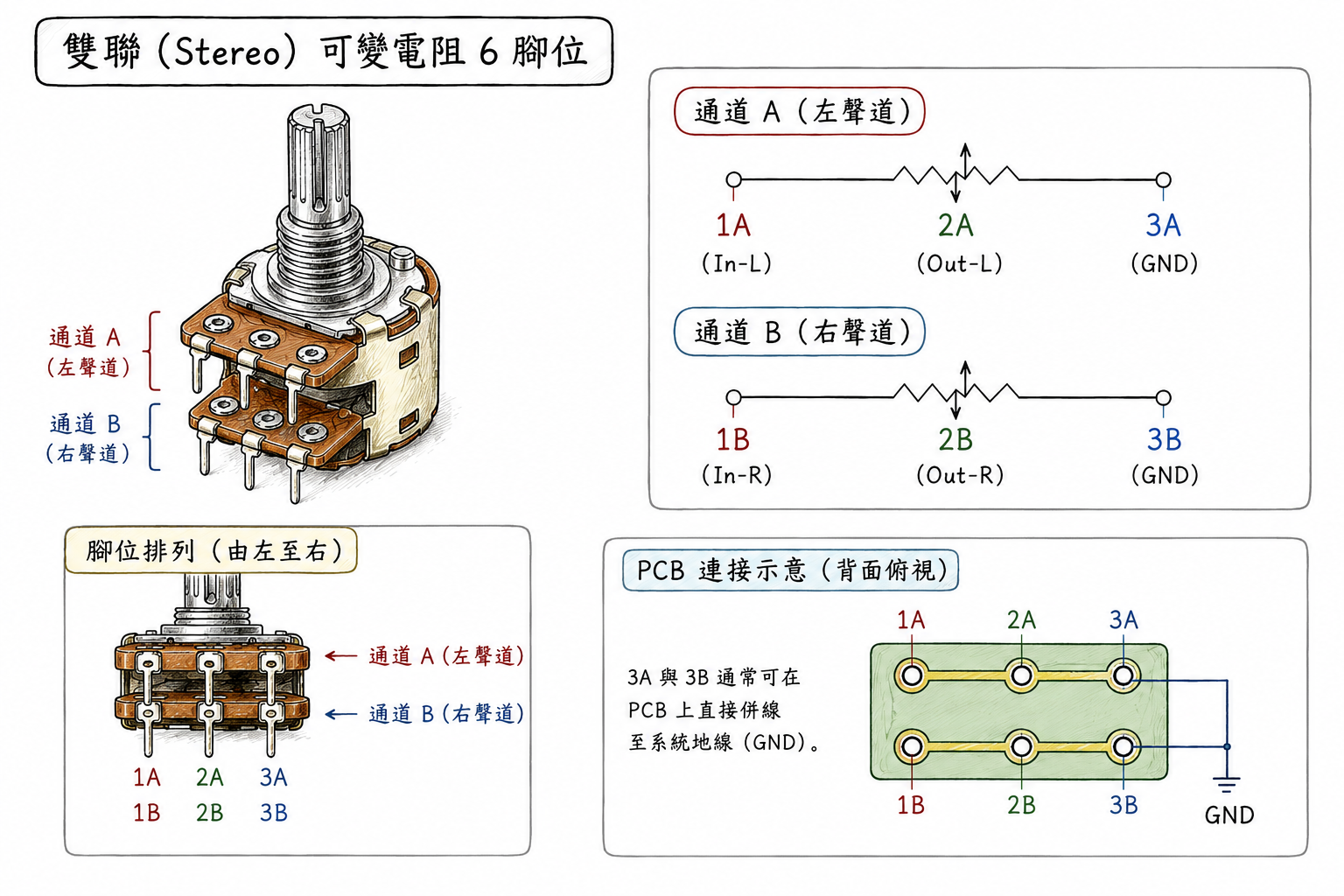

進階接法 1：雙聯（Dual-Gang）可變電阻的立體聲同軸接法
雙聯可變電阻通常擁有 6 個引腳，內部其實是把兩組獨立的可變電阻結構前後疊加，並由同一個轉軸連動。
正確接線步驟與邏輯：
雙聯可變電阻分為「前排（Channel A）」與「後排（Channel B）」兩組獨立軌道：
- 左聲道（Channel A）：
1A 腳： 接左聲道訊號輸入（In-L）。
2A 腳（中間滑動端）： 接左聲道訊號輸出（Out-L，至後級放大器）。
3A 腳： 接系統共用接地（GND）。
- 右聲道（Channel B）：
1B 腳： 接右聲道訊號輸入（In-R）。
2B 腳（中間滑動端）： 接右聲道訊號輸出（Out-R，至後級放大器）。
3B 腳： 接系統共用接地（GND）。
PCB Layout 避坑提示： 兩組通道的接地端（3A 與 3B）通常可以在 PCB 上直接併線連至系統地網路（GND Plane），但 1 腳與 2 腳的聲道訊號走線必須保持等長與距離分離，防止左、右聲道產生串音干擾（Crosstalk）。

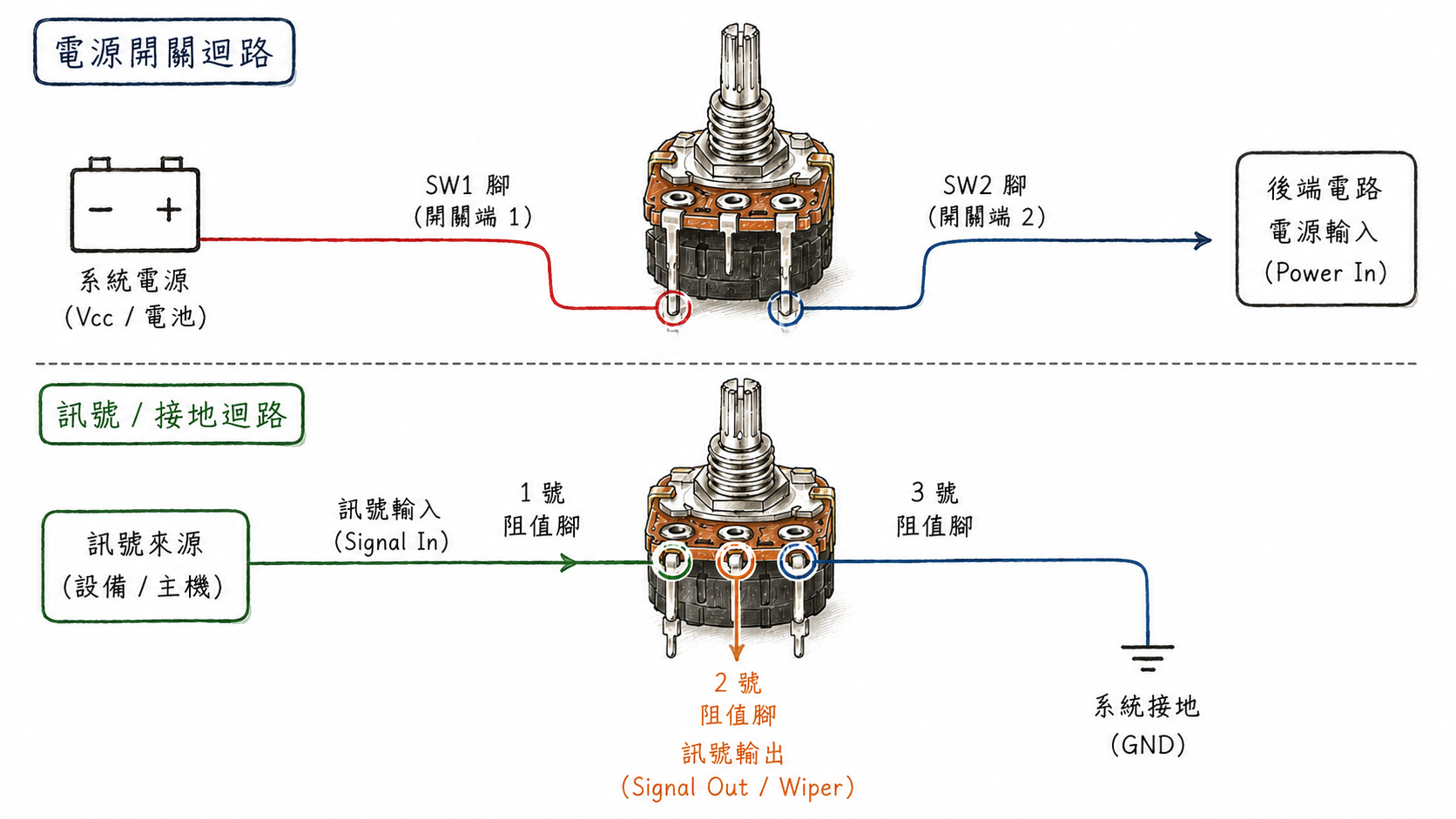

進階接法 2：帶開關（Rotary / Push Switch）可變電阻的 5 腳 / 7 腳接法
這類元件通常有 5 個引腳（3 個阻值腳 ＋ 2 個開關腳），雙聯帶開關的則可能多達 7~8 個引腳。
正確接線步驟與邏輯：
接線時必須將「電源開關迴路」與「電壓訊號調控迴路」徹底分開：
- 開關迴路（SW1 / SW2）： 將開關的兩個腳位，串聯在設備的主電源輸入線上。當旋鈕逆時針轉到底聽到「咔噠」一聲時，SW1 與 SW2 內部跳開（開路），達成整機斷電。
- 阻值迴路（1, 2, 3 腳）： 依照標準分壓配置接線，負責斷電以外時間的訊號/電壓調控。
工程級接線防禦：如何透過接地（GND）與屏蔽接法消除電路雜訊？
專業工程防雜訊接法：
- 金屬外殼 / 外框地線接法（Shielding Ground）：
高階可變電阻的外殼或螺紋金屬固定座，通常設有額外的「外殼接地板（Frame Pin / Shield Pin）」。在 PCB Layout 或手工焊線時，務必將金屬外殼接地腳單獨接至電路板的模擬地（AGND）。這樣能將金屬外殼或轉軸耦合的電磁干擾直接引導入地，防止雜訊偶合進內部的碳膜軌道。
- 阻值 1 腳與 3 腳方向確認（避免邏輯反轉）：
若您希望「順時針旋轉」阻值變大或電壓變高，請確保輸入端接在 1 腳、接地接在 3 腳。如果接反，順時針旋轉反而會使訊號衰減。
延伸閱讀推薦：若想了解可變電阻的基礎運作概念與完整參數，請參考我們的基礎大補帖：什麼是可變電阻？從原理到接法、規格與量測方法的完整技術解析。
