可變電阻規格有哪些？認識5個重要參數，選對元件並不難！
可變電阻規格怎麼看？解析 Datasheet 上的 5 大核心電氣參數
1. 全阻值與阻值誤差（Total resistance & Tolerance）
- 公稱阻值： 代表元件兩個固定端之間的最大標稱電阻值（常見如 1kΩ、10kΩ、100kΩ）。
- 阻值容許誤差（Tolerance）： 受製程影響，實際最大阻值與公稱阻值之間的偏差百分比。常規碳膜可變電阻的誤差通常在 ±20% 左右；而高精度導電塑膠或微調電阻，誤差可精準控制在 ±10% 或 ±5% 以內。
2. 額定功率（Power Rating, W）
額定功率是指可變電阻在指定環境溫度下，所能長期安全承受的最大電功率。
- 消費級弱電可變電阻額定功率通常非常小，約在 0.05W 到 0.1W。
- 工業級大電流變阻器則需要數瓦特（W）以上的規格。設計時，電路實際功耗應保持在額定功率的 50% 以下，以留有安全餘量。
3. 溫度係數（TCR - Temperature Coefficient of Resistance）
TCR 代表環境溫度每變化 1°C 時，阻值產生的相對變化量（單位為ppm/°C）。在寬溫環境（如車載電子、戶外基地台）中，TCR 數值越小，代表元件在高低溫劇烈變化下的阻值越穩定、漂移量越低。
4. 旋轉/滑動壽命（Rotational / Sliding Life Cycles）
代表可變電阻在接觸電阻過大或阻值劣化前，所能承受的最大往復操作次數。
- 一般儀表微調用： 壽命約 5,000 至 10,000 次。
- 高頻操作（如面板旋鈕、工業控制桿）： 壽命需達 50 萬次至 100 萬次以上。高壽命需求下，需搭配特調潤滑脂與高品質合金刷片工藝。
5. 最高工作電壓與耐壓（Maximum Operating & Voltage Proof）
- 最高工作電壓： 可變電阻能長期安全運作的最大直流（DC）或交流（AC）電壓值。
- 耐壓（Dielectric Withstanding Voltage）： 代表元件外殼與內部導電軌道之間的絕緣介質強度，避免高壓擊穿產生短路危險。

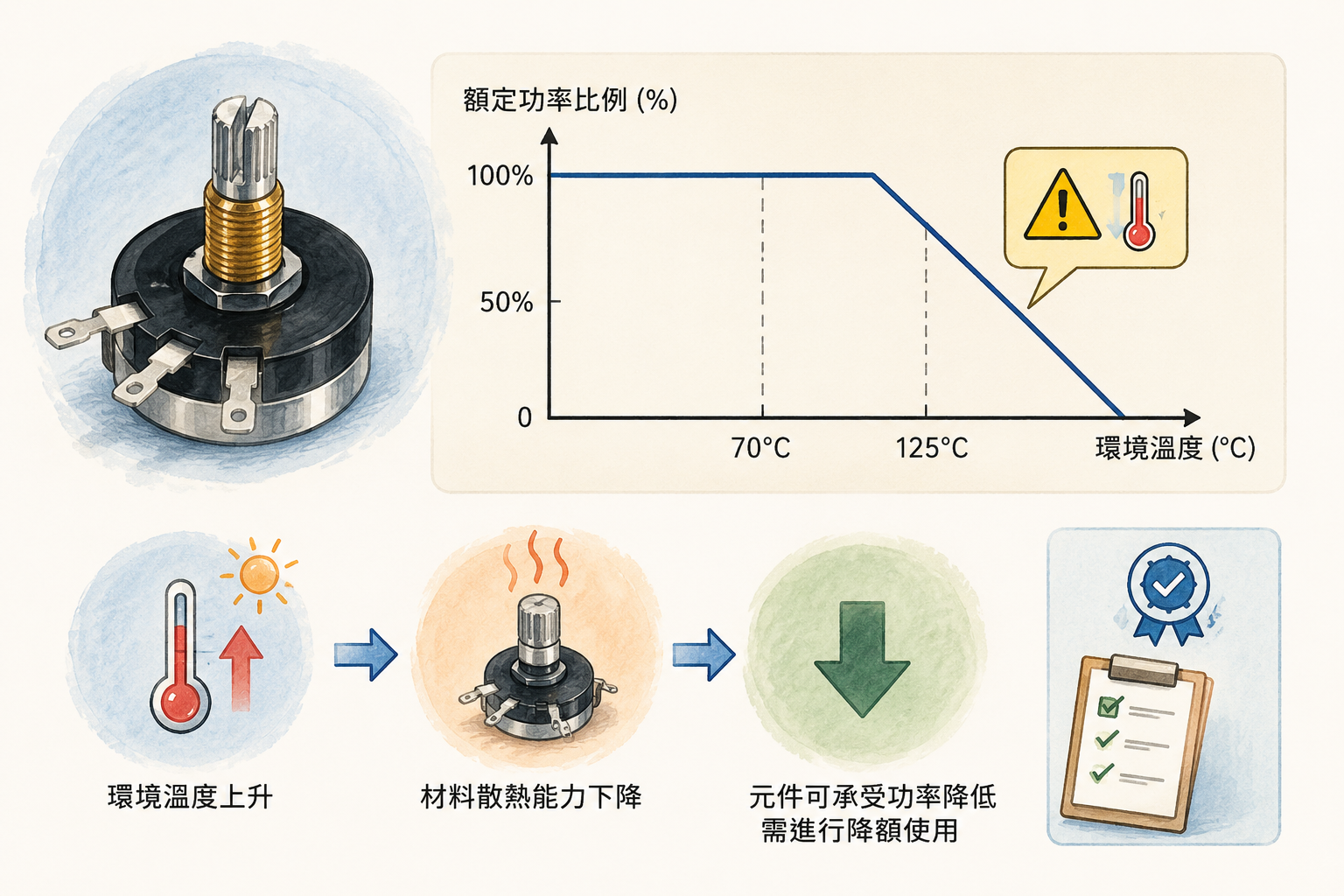

工程選型陷阱：額定功率與「功耗降額曲線（Derating Curve）」
採購與選型建議：在進行 B2B 專案開發時，務必確認終端設備運行的最高內部溫度，並參照 Datasheet 的降額曲線重新計算可承受功率，避免元件因熱積聚而加速劣化。
延伸閱讀推薦：若想了解可變電阻的進階接法與 PCB Layout 防雜訊技巧，請參考我們的工程指南：可變電阻接法教學：解析4種工程進階接線方式與PCB佈線避坑指南！
環境耐受力與物理機構規格選型
|
機械與環境規格 |
常見參數說明 |
選型考量重點 |
|
旋轉角度與扭力 |
旋轉角度：270° ~ 300° 操作扭力：0.5 ~ 15 mN·m |
扭力大小決定了旋鈕轉起來是「輕盈」還是具備「高級厚重阻尼感」，直接影響終端用戶體驗。 |
|
安裝與封裝方式 |
直插式 (DIP / Through-hole) 貼片式 (SMD / Surface Mount) |
SMD 封裝體積小，適合自動化打件；DIP 封裝機械固定強度高，適合頻繁插拔與手工焊接。 |
|
防護等級 (IP Rating) |
防塵防水密封封裝 (Sealed Type) |
在戶外、高濕度或多粉塵環境（如工程設備）中，需選擇具備密封結構的可變電阻，防止碳膜受潮氧化。 |
B2B 採購與研發：如何評估專業級可變電阻供應商？
- 阻值變化曲線（Taper）的控制精度： 供應商能否精準提供 A 型（對數/音量用）、B 型（線性/定位用）或 C 型（反對數）的客製化曲線，且確保批次公差極小。
- 動態接觸電阻變化（CRV）： 低品質的可變電阻在旋轉時會產生極大的 CRV 雜訊。優秀的供應商能將 CRV 控制在 1% ~ 3% 以內，確保訊號傳送純淨。
福哥興業（FAVOR UNION）：深耕40+年的精密可變電阻客製製造專家
福哥興業（FAVOR UNION）累積了超過40+年精密被動元件、可變電阻與搖桿模組的研發製造經驗：
- 垂直整合與高產能： 自建模具、射出成型、精密金屬沖壓與自動化裝配線，高度掌控製程公差與出貨交期。
- 國際品質管理： 廠區全面通過 ISO 9001、ISO 14001 與汽車產業嚴格的車規級 IATF 16949 品質管理認證。
- MIT 台灣製造方案： 面對敏感科技、高規無人機、防務或歐美高階工業專案，福哥可提供台灣在地研發與生產（MIT）支援，靈活滿足非紅供應鏈的採購合規需求。
如果您正在為新專案進行可變電阻、搖桿或編碼器的選型評估，歡迎隨時聯絡福哥興業（FAVOR UNION）。我們的技術與工程團隊將為您提供最專業的規格諮詢與打樣驗證支援！
