可變電阻量測方法：掌握3大步驟與檢測注意事項，電路故障診斷更輕鬆！

不論是在維修電子設備、調校工業控制面板，還是在生產線進行進料檢驗（IQC），「可變電阻（Variable Resistor / Potentiometer）」都是頻繁被檢測的零組件之一。由於可變電阻採用金屬刷片在碳膜或導電軌道上滑動的物理接觸結構，在長時間使用、高頻率旋轉，或是暴露於潮濕、粉塵環境後，常會因為碳膜磨損、金屬刷片氧化或潤滑油乾涸，而出現阻值漂移、接觸不良，甚至在調節時產生劇烈雜訊。

當設備出現訊號不穩定或調整失效，該如何準確診斷可變電阻的健康狀態？

本文將為您提供完整的可變電阻量測工程指南，詳細解析 3 大診斷量測步驟、實務注意事項，以及進階的動態雜訊檢測技巧。只要掌握正確的方法，不論是基礎檢修還是工程除錯，都能讓您更輕鬆上手！

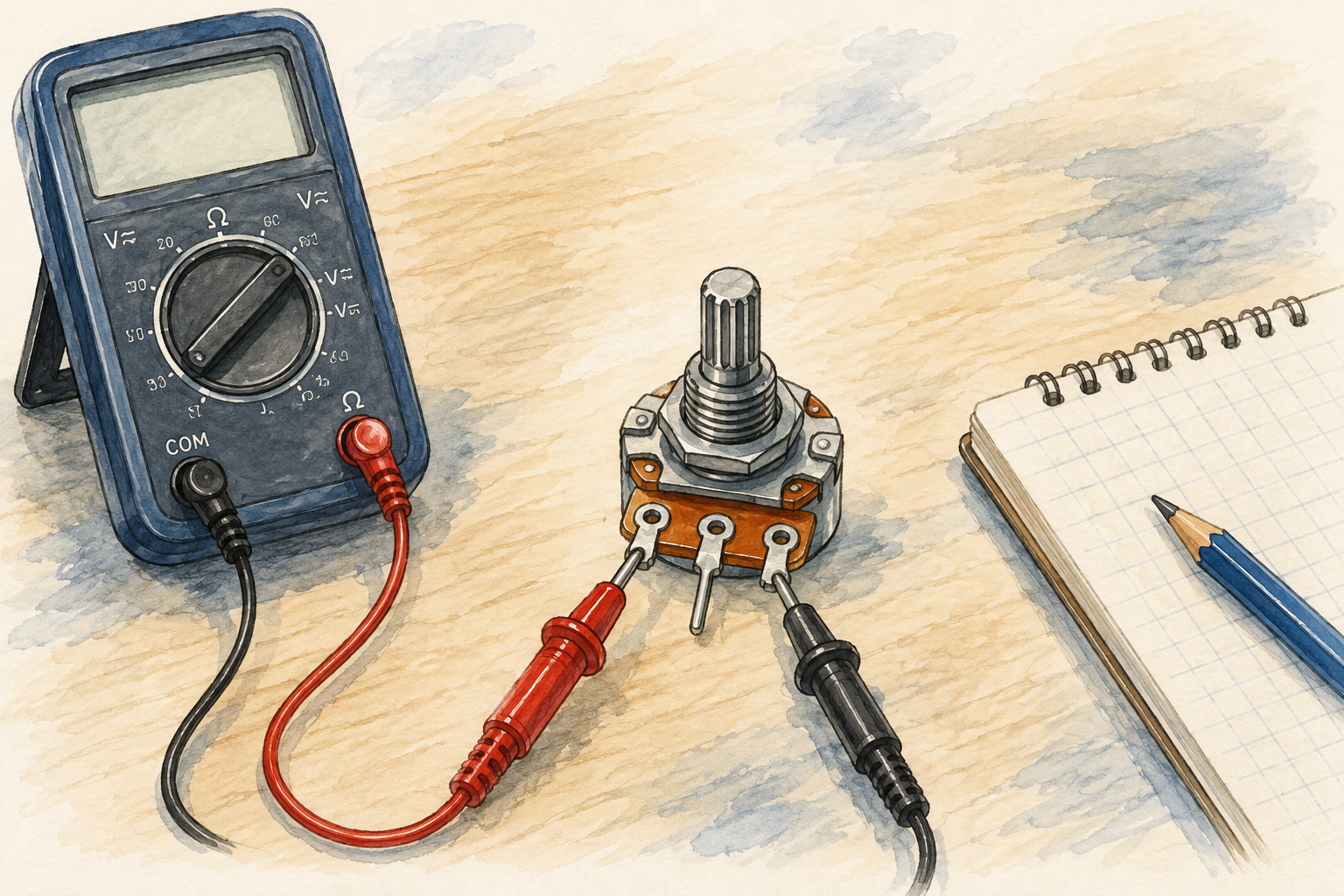

可變電阻量測前的工具與電表檔位設定

在進行量測之前，準備正確的工具與正確的儀器設定是確保數據準確的第一步：

三用電表（Multimeter）：

1. 數位電表：讀數精準直觀，適合測量靜態總阻值與阻值容許誤差。
2. 指針電表：指針滑動過程連續，非常適合用來觀察旋轉過程中「阻值是否平滑連續變化」，能敏銳捕捉微小的斷訊跳動

電表檔位切換：

將轉盤切換至「電阻檔（Ω）」。若非自動換檔（Auto-range）電表，請根據可變電阻外殼標示的「公稱阻值」（例如 10kΩ），將檔位選擇在略大於該阻值的檔位（如 20kΩ 檔）。

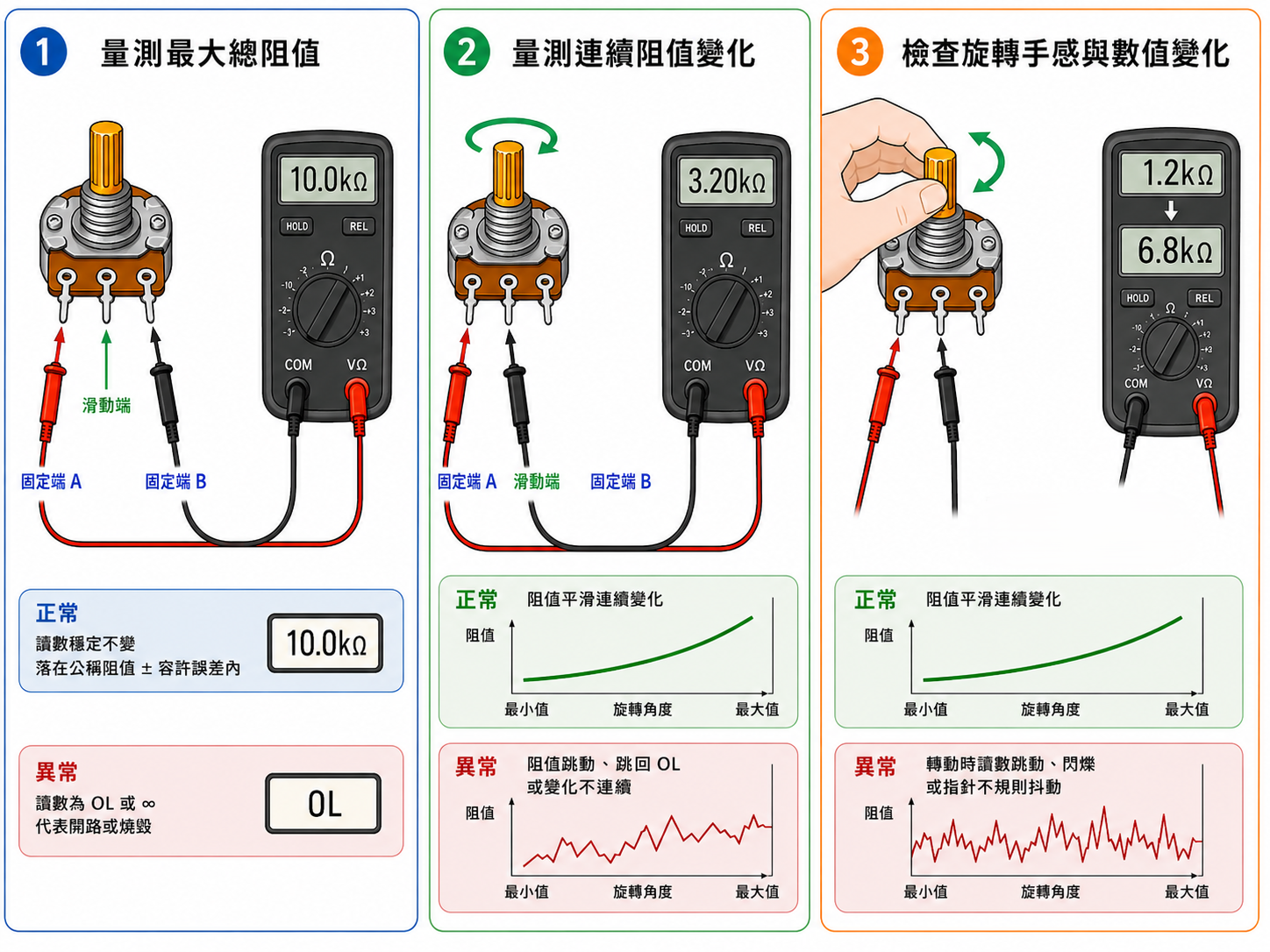

圖解可變電阻量測 3 大核心步驟：從基礎阻值到動態雜訊

標準的可變電阻量測不能只測量單一維度，必須透過以下 3 個步驟進行全面診斷，才能精準判定元件是否損壞：

步驟 1：量測最大總阻值（診斷電阻體是否開路或燒毀）

測試接法： 將電表的紅、黑兩支探針，分別連接可變電阻的兩個外側固定端（1 腳與 3 腳）。
判定標準： 此時無論如何旋轉旋鈕，電表讀數應維持不變。讀數必須落在「公稱阻值 ± 容許誤差（如 ±20%）」的合理範圍內。
異常現象： 若讀數顯示為無限大（OL 或 ∞ ），代表內部的碳膜軌道已過熱燒斷或嚴重開路。

步驟 2：量測連續阻值變化（診斷調節功能與曲線 Taper 是否正常）

測試接法： 將一支探針接在中間滑動端（2 腳），另一支探針接在任一外側固定端（1 腳或 3 腳）。

測試動作： 保持探針接觸穩固，用手緩慢且均勻地旋轉旋鈕，從一端極限轉至另一端極限。

判定標準： 阻值應呈平滑且連續地上升或下降（線性 B 型均勻變化；對數 A 型呈曲線變化）。若轉動時數字大幅度跳躍或跳回無限大，代表滑動軌道有缺陷。

步驟 3：診斷接觸不良與碳膜磨損（跳訊與死區檢查）

測試重點： 延續步驟 2 的接法，特別觀察旋鈕在「剛開始旋轉（起點）」與「轉到底（終點）」時的極限阻值，以及旋轉過程中的穩定性。

異常現象： 若在轉動過程中，電表讀數出現劇烈閃爍、跳動，或是指針不規則抖動，這代表內部的金屬刷片彈性疲乏、碳膜已有區域性磨損脫落（這也是音響旋鈕轉動時產生「沙沙異音」的物理主因）。

避免誤判！可變電阻量測時的 4 個關鍵注意事項

在量測過程中，許多經驗不足的技術人員常因不當的操作方式導致量測數值嚴重失真，請務必遵循以下規範：

嚴禁「帶電量測」：使用電阻檔（Ω）時，電路板必須處於完全切斷電源狀態！帶電量測不僅無法測出正確阻值，電路中的外加電壓還極可能直接燒毀電表內部的保護電路。
必須離線（Out-of-Circuit）量測：若直接在 PCB 板上進行可變電阻量測，電路板上並聯的其他電容、IC 或電阻會形成額外的旁路迴路（Bypass Loop），導致量測到的阻值遠低於實際值。準確的做法是至少將影響量測路徑的引腳解焊，使元件與其他並聯路徑隔離，再進行測量。
避免手指接觸探針金屬端：人體電阻通常在幾十 kΩ 到幾百 kΩ 之間。如果量測時雙手同時捏住探針的金屬針頭，人體電阻會與可變電阻形成並聯，導致量測高阻值可變電阻（如 100kΩ 以上）時，讀數大幅偏低。
數位與指針電表的特性靈活搭配：數位電表雖然讀數精準，但受限於採樣率（Sampling Rate），可能無法捕捉到毫秒級的接觸斷訊。若是為了診斷「轉動時的動態噪訊」，使用指針電表觀察指針是否平滑擺動，反應會比數位電表更即時敏銳。

延伸閱讀推薦：若想了解可變電阻 Datasheet 上的參數與降額曲線，請參考我們的選型指南：可變電阻規格有哪些？認識5個重要參數，選對元件並不難！

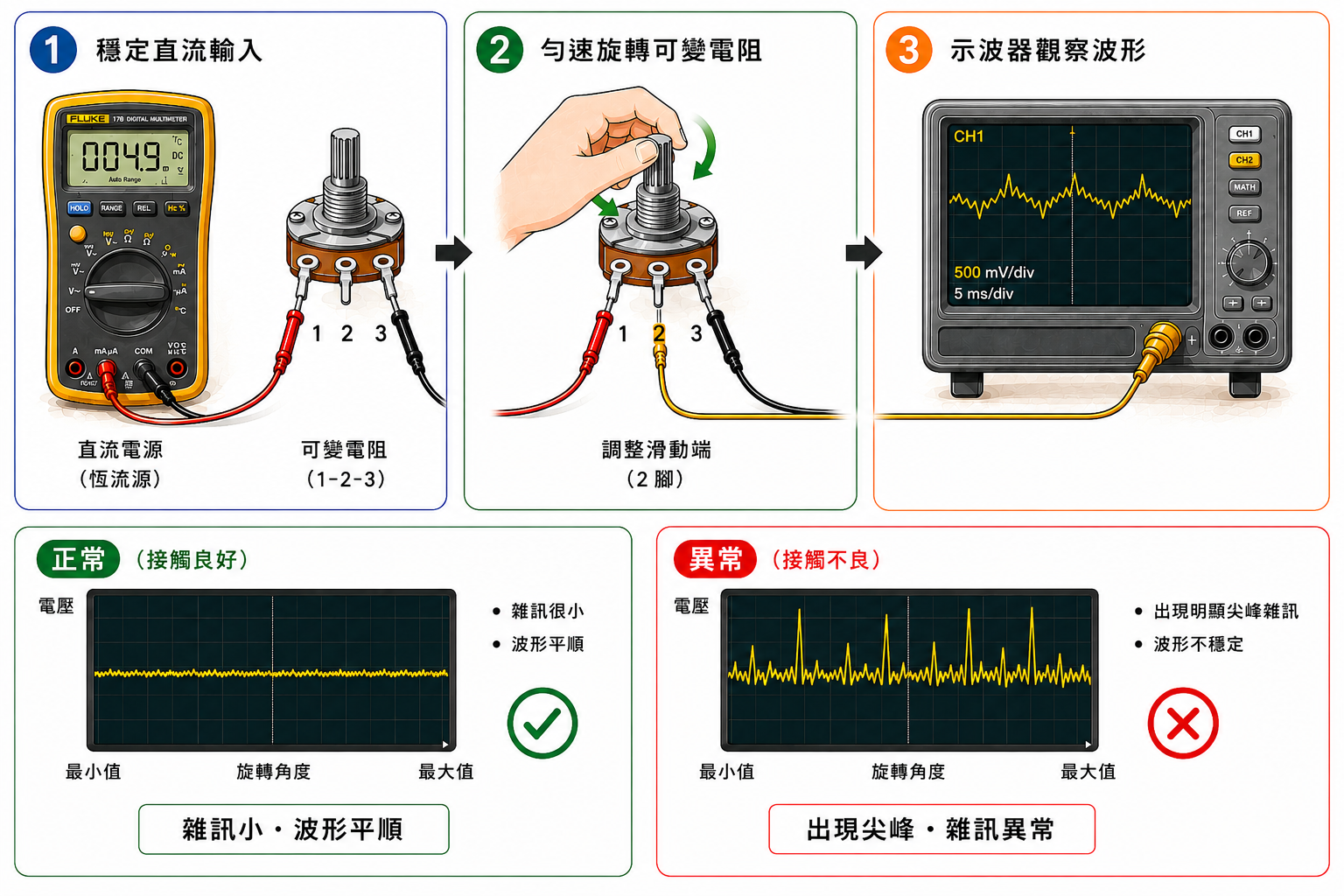

進階工程量測：示波器觀察動態接觸電阻變化（CRV）

在 B2B 生產線品管（IPQC）或高階音響、車用設備的研發階段，僅用三用電表進行靜態可變電阻量測是不夠的。

工程師會透過示波器來量測動態接觸電阻變化（CRV - Contact Resistance Variation） ：

CRV 檢測原理： 為可變電阻通以穩定的微弱直流電流，在旋轉軸勻速轉動的同時，將滑動端（2 腳）訊號輸入至示波器（切換至 AC 耦合模式）。
訊號分析： 完美的滑動軌道只會呈現一條平直的直流電位；若刷片與碳膜接觸不良，示波器畫面上會出現明顯的刺狀雜訊波形（Spike Noise）。高品質的工業級可變電阻會要求 CRV 的允收標準應依產品規格與 Datasheet 要求判定。
