TMR搖桿是什麼？與霍爾搖桿差在哪？解析4大優勢與關鍵差異！
TMR 搖桿是什麼？透過隧道磁阻效應偵測搖桿角度的新一代非接觸式技術
與傳統利用碳膜接點判斷位置的可變電阻搖桿不同，TMR 搖桿在位置感測過程中不需要透過電刷與電阻膜直接摩擦，因此能降低長期使用造成的機械磨耗與訊號漂移問題。
它與霍爾搖桿同樣屬於磁性感測、非接觸式控制技術，不過 TMR Sensor 對微小磁場變化具有更高靈敏度，同時具備低功耗與小型化潛力，因此逐漸被應用於高階遊戲控制器、無人機、工業控制器及精密操作設備等對控制解析度與可靠度要求較高的產品。
磁性 Sensor 技術演進：從 HDD 磁頭到車規與消費級 TMR 突破
1.AMR（異向磁阻）與 GMR（巨磁阻）時期：
1990 年代起，磁阻技術被大量應用於高密度儲存設備，展現出遠優於傳統霍爾元件的靈敏度。
2.TMR 技術導入車規與工業（2014~）：
隨著製程突破，TMR 憑藉高穩定性與高可靠度，率先被引入對安全性極為苛刻的汽車（Automotive Grade）與車載角度感測中。3.消費級與高階控制爆發（2017至今）：
近年來 TMR Sensor 技術成功普及至消費性電子與高階控制週邊，為搖桿、編碼器等輸入裝置帶來了革命性的效能提升。TMR 搖桿的感測原理：簡析「雙鐵磁層＋絕緣層」角度變化的電阻轉化機制
-
核心結構（Three-layer Structure）：
晶片內部主要由「固定層（Pinned Layer）」、「絕緣障壁層（Barrier Layer）」與「自由層（Free Layer）」所組成。 -
角度與阻值變化：
當我們推動搖桿時，內部的磁鐵會隨之轉動，並改變「自由層」的磁化方向：
1.當自由層與固定層的磁化方向相同（平行）時，呈低電阻（Low Resistance）
2.當兩者磁化方向相反（對立）時，呈現高電阻（High Resistance）
透過將這組極為敏感的電阻阻值變化輸出為連續的正弦/餘弦（Sin/Cos）電壓訊號，系統便能以極高的解析度，精確判讀出搖桿推動的角度與位移距離。

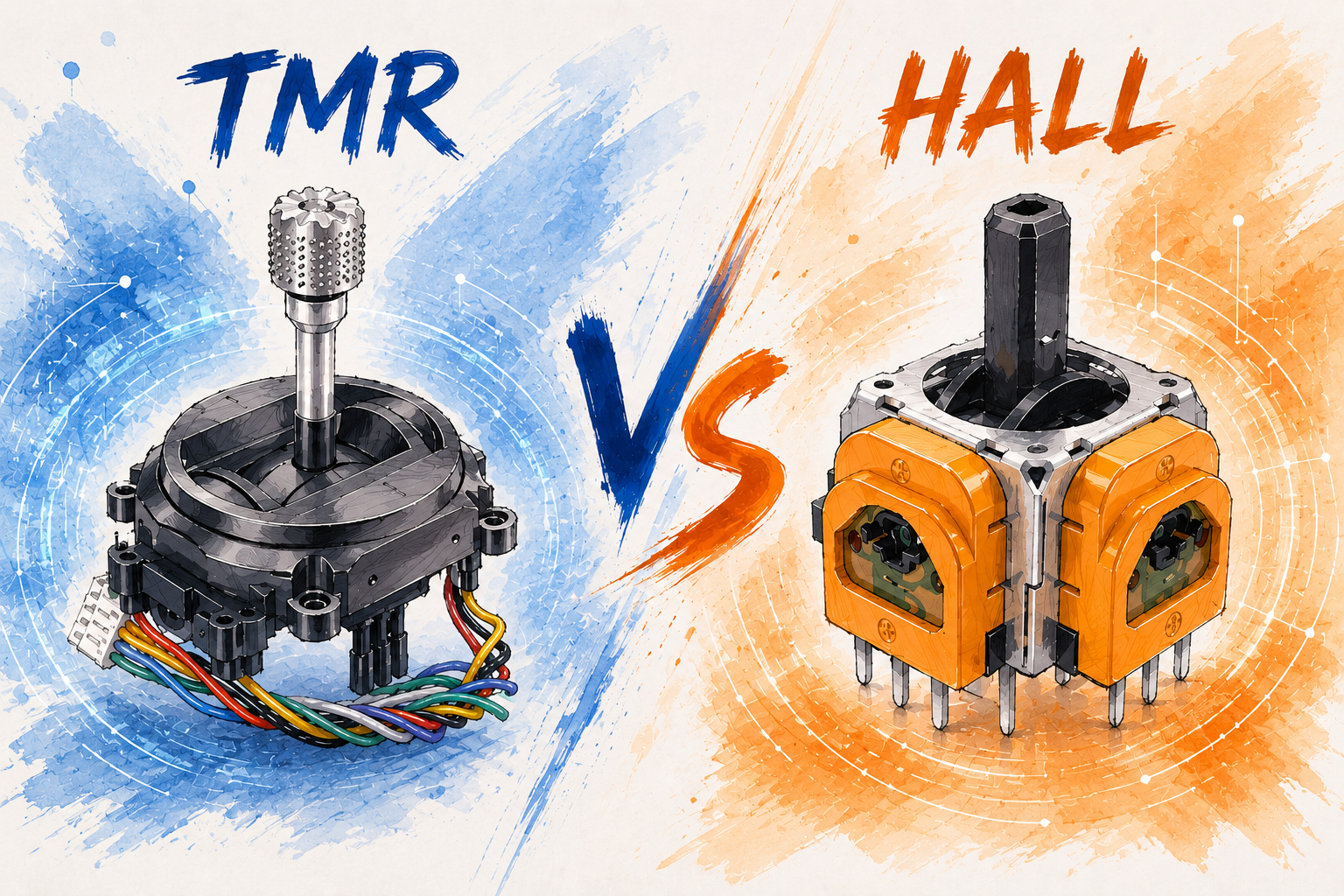

TMR 搖桿 vs 霍爾搖桿：4 大核心技術與性能對比
1. 超高靈敏度與極低噪訊（High Sensitivity & High Resolution）
霍爾感測器的訊號輸出電壓通常較微弱（V/mT 較低），且基底噪訊（Noise）較大；而 TMR 效應的差動輸出電壓幅值極高，靈敏度可達傳統霍爾的 3 倍以上，噪訊僅有其一半不到。這讓 TMR 搖桿能讀取到極微小的操作角度變化，實現真正滑順的物理零死區。
2. 極低功耗（Low Power Consumption）
霍爾感測器需要較高的運轉電流；而 TMR 屬於高阻抗元件，其功耗僅為傳統 GaAs 霍爾元件的 1/10 左右。對於無線電競手把、遙控器與電池供電的載具設備來說，能大幅延長電池續航力。
3. 更寬廣的氣隙容忍度（Wide Airgap Coverage）
TMR 對於磁鐵與感測晶片之間的氣隙（Airgap）擁有更寬廣的適應範圍。這大幅降低了搖桿萬向機構在組裝時的公差要求，給予機構設計師更靈活的空間配置彈性。
4. 元件小型化（Save Module Space）
由於 TMR 感測器靈敏度極高，運作時僅需要搭配體積更小、磁力要求更低的永久磁鐵，能有效縮減整體搖桿模組的體積與重量，非常利於導入緊湊型裝置。
|
比較項目 |
TMR 搖桿 |
霍爾搖桿 |
|
感測原理 |
利用隧道磁阻效應，藉由磁場方向變化產生電阻差異 |
利用霍爾效應，將磁場變化轉換為電壓訊號 |
|
感測方式 |
非接觸式磁性感測 |
非接觸式磁性感測 |
|
感測靈敏度 |
對微小磁場與角度變化具有高靈敏度，適合精細控制 |
技術成熟且訊號穩定，可滿足多數控制需求 |
|
功耗表現 |
高阻抗特性有利於降低功耗，適合電池供電裝置 |
一般運作功耗相對較高 |
|
氣隙設計彈性 |
高磁場靈敏度有助於提高磁鐵與 Sensor 配置彈性 |
磁路設計成熟，但對磁場強度與配置仍有一定要求 |
|
模組小型化 |
可搭配較小型磁性元件，有利於縮減模組空間 |
視磁鐵、Sensor 與機構配置而定 |
|
接觸磨耗 |
Sensor 本身無接觸磨耗 |
Sensor 本身無接觸磨耗 |
|
適合應用 |
高階電競、無人機、精密控制、低功耗及小型化設備 |
遊戲控制器、工業設備及一般磁性感測控制 |
導入 TMR 搖桿前，產品設計還需考量哪些因素？
-
磁路與機構配置：
-
搖桿手感與機械結構：
-
訊號與系統整合：
TMR 搖桿的產業應用：哪些高規格產品正在加速導入？
-
高階電競手把與掌上遊戲機：
提供競技遊戲極致細膩的微操精度，同時解決傳統手把耗電與飄移的痛點。 -
無人機與自主移動機器人（AMR/AGV）：
戶外遙控需要長時間續航與高度穩定的訊號，TMR 的低功耗與高動態響應是安全的關鍵保障。 -
工業自動化與重型機具控制台：
面對高頻率操作與惡劣粉塵環境，非接觸式的 TMR 模組能提供同等於車規級（Automotive Grade）的高可靠度與超長壽命。 -
精密醫療與手術控制設備：
微創手術機器人需要高重複定位精度與零遲滯手感，TMR 搖桿能還原最精準的操作反饋。
TMR 搖桿常見問題
Q：TMR 搖桿會飄移嗎？
TMR 採用非接觸式磁性感測，可降低傳統碳膜搖桿因摩擦磨耗造成的飄移問題。不過實際表現仍會受到機構公差、彈簧、磁鐵位置與校正設定等因素影響。Q：TMR 搖桿和霍爾搖桿哪一個比較好？
若重視高靈敏度、低功耗、小型化與精細控制，TMR 搖桿較具優勢；霍爾搖桿則具有技術成熟、應用廣泛等特性。實際仍需依產品規格與成本需求選型。Q：TMR 搖桿真的可以做到零死區嗎？
TMR 的高靈敏度有助於縮小死區，但實際能否達到接近零死區，仍與機構精度、訊號處理及韌體校正有關，不能單由 Sensor 決定。Q：TMR 搖桿的壽命會比傳統搖桿長嗎？
TMR Sensor 不需要電刷與電阻膜接觸，因此可降低感測元件的摩擦磨耗。不過完整搖桿壽命仍會受到彈簧、轉軸與其他機械結構影響。Q：哪些產品適合採用 TMR 搖桿？
TMR 搖桿適合高階電競手把、掌上型遊戲裝置、無人機、工業控制設備及精密醫療設備等，需要高精度、低功耗或精細控制的產品。福哥興業（FAVOR UNION）：整合新一代 TMR 技術，打造高品質精密搖桿模組
雖然 TMR 晶片具備先天性能優勢，但要將其轉化為一隻手感優異、批次品質穩定的搖桿模組，極度依賴製造商在機構設計、彈簧阻尼調校與磁路分析上的硬實力。
作為深耕精密控制元件超過 40+ 年的領導品牌，福哥興業（FAVOR UNION）積極佈局 TMR 磁阻感測技術：
- 客製化研發與手感調校：
- 國際車規級品質驗證：
- 在地 MIT 製造支援：
對新一代 TMR 搖桿技術感興趣，或有特定的專案開發需求？
歡迎填寫需求表單，福哥興業（FAVOR UNION）專業的技術與工程團隊將為您提供專屬的選型諮詢與樣品測試支援！
