搖桿原理是什麼？解析3大類比搖桿技術，霍爾、TMR差異一次看

搖桿看起來只是操作的一個小零件，實際上卻會直接影響控制精準度與使用手感。

不論是遊戲、工業設備還是專業應用，不同類比搖桿技術之間的差異，都會反映在操作體驗與產品穩定性上，也影響使用者在挑選搖桿時的判斷方向。

這篇文章會先帶你認識搖桿運作原理，並整理常見的類比搖桿技術，包含碳膜搖桿、霍爾搖桿與 TMR 搖桿之間的差異，幫助你快速理解各種技術特性，並在選擇產品時更有明確依據。

搖桿怎麼運作？認識搖桿原理與應用領域

在現代人機互動的介面中，搖桿（Joystick）扮演著不可或缺的角色。從物理動作到數位指令的轉換，它本質上是一種能將手部操作轉為系統訊號的輸入設備。當我們推動搖桿時，看似簡單的動作，其實背後涉及精密的感測與訊號處理機制。

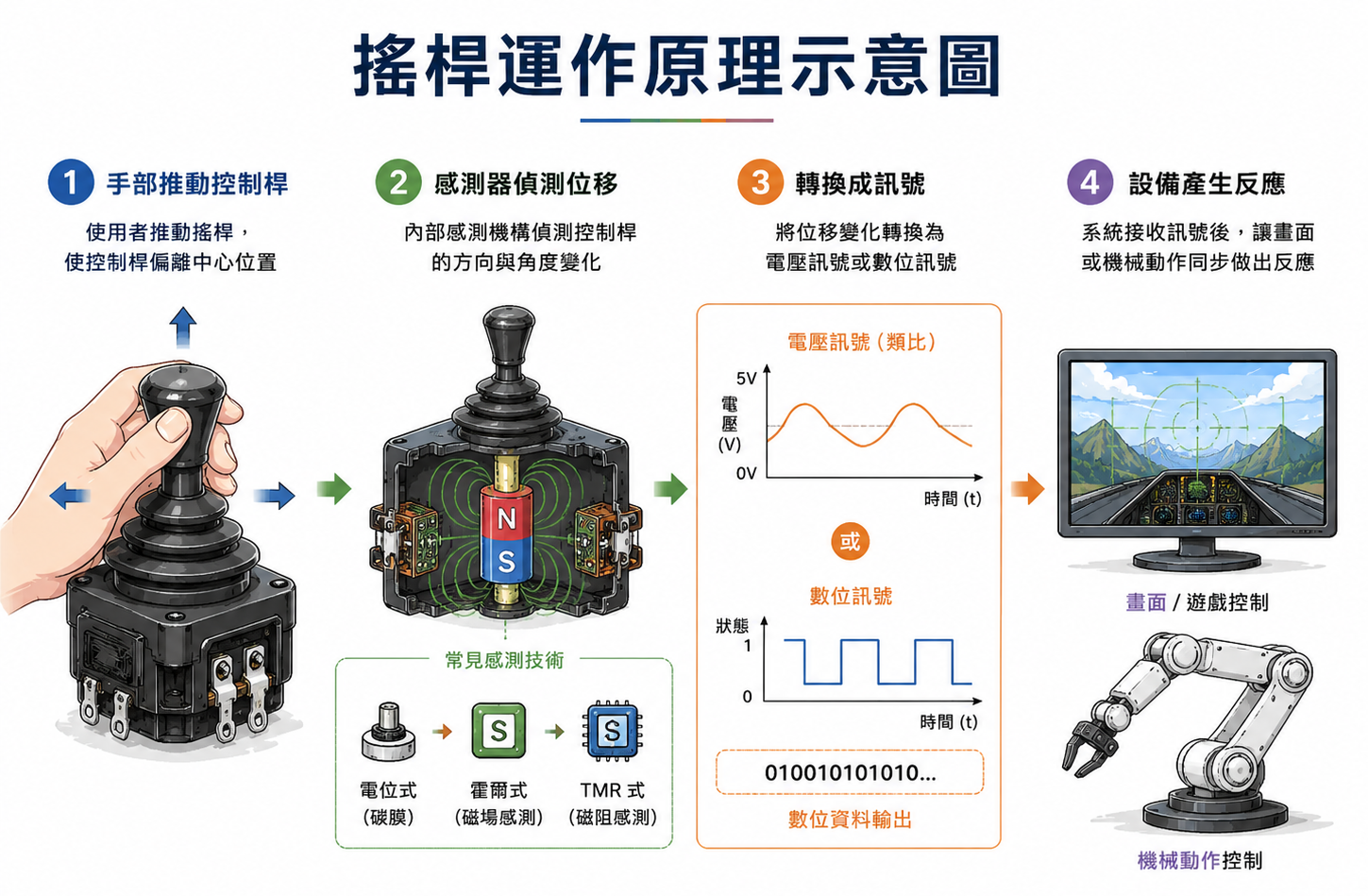

搖桿的核心構造由固定基座與控制桿組成。當控制桿偏離中心位置時，內部感測機構會即時偵測推動的方向與角度，並將這些位移轉換為電壓變化或數位訊號，再傳送至設備主機，讓畫面或機械動作同步做出反應。

根據內部感測器技術的不同，常見的訊號轉換原理大致可分為以下 3 種：

電位式（碳膜）感測：透過搖桿帶動物理接觸點在碳膜基板上滑動，改變兩者之間的接觸面積，進而產生「電阻值」的變化。系統測量這個電阻的改變後，將其轉換為感測訊號。
霍爾（磁場）感測：搖桿內部裝有永久磁鐵與霍爾感測元件，當搖桿移動帶動磁鐵時會改變周圍的磁場。感測器偵測到磁場變化後會產生「電壓偏移（霍爾電壓）」，藉此轉換為位置資料的變化。
TMR（隧道磁阻）感測：屬於非接觸式磁感應技術，主要利用量子穿隧效應偵測磁場變化。當搖桿帶動磁鐵位移時，感測元件的電阻值會隨磁場方向改變，系統再將阻值差異轉換成搖桿位置與數位訊號。

由於搖桿能同時處理方向與力度的輸入，操作直覺又精細，因此不只用在娛樂領域，還延伸到各種專業應用領域：

遊戲控制器：這是最廣為人知的應用，包含手把上的類比搖桿、格鬥遊戲的街機搖桿，以及 VR 體感控制器，提供了細膩的視角與動作控制。

航空與飛行模擬：從民航機到軍用噴射機，駕駛員透過側桿或中心桿來操控飛行姿態，這也是飛行模擬器追求極致真實感的關鍵。

工業與重型機械：在挖土機、起重機或水下機器人等重裝設備中，強韌耐用的電子搖桿已取代傳統機械桿，成為液壓控制系統的核心。

醫療輔助：對於身體殘疾的患者，微型搖桿能替代滑鼠操作電腦；同時，它也是電動輪椅最直覺的導航工具，極大化了行動不便者的自主性。

類比搖桿是什麼？類比跟數位差在哪？

類比搖桿（Analog stick，又稱模擬搖桿）是透過偏離中心位置的角度與幅度，來決定輸入的方向與力道。它最常應用在遊戲中，用來控制角色移動或視角轉換，讓操作更直覺也更有層次。

和開關式數位控制相比，類比搖桿的差異在於能連續偵測位移變化。十字鍵或微動開關式搖桿多以「按下／未按下」判斷方向，通常只能對應上下左右等固定輸入；霍爾搖桿或 TMR 搖桿則透過磁場變化偵測 X、Y 軸位移，輸出連續數值，讓系統判斷搖桿的推動角度與幅度。這也讓使用者能依推動幅度控制動作強弱，例如輕推時慢慢移動，推到底時快速移動，帶來更細緻的 360 度操作體驗。

碳膜搖桿是什麼？原理與優缺點說明

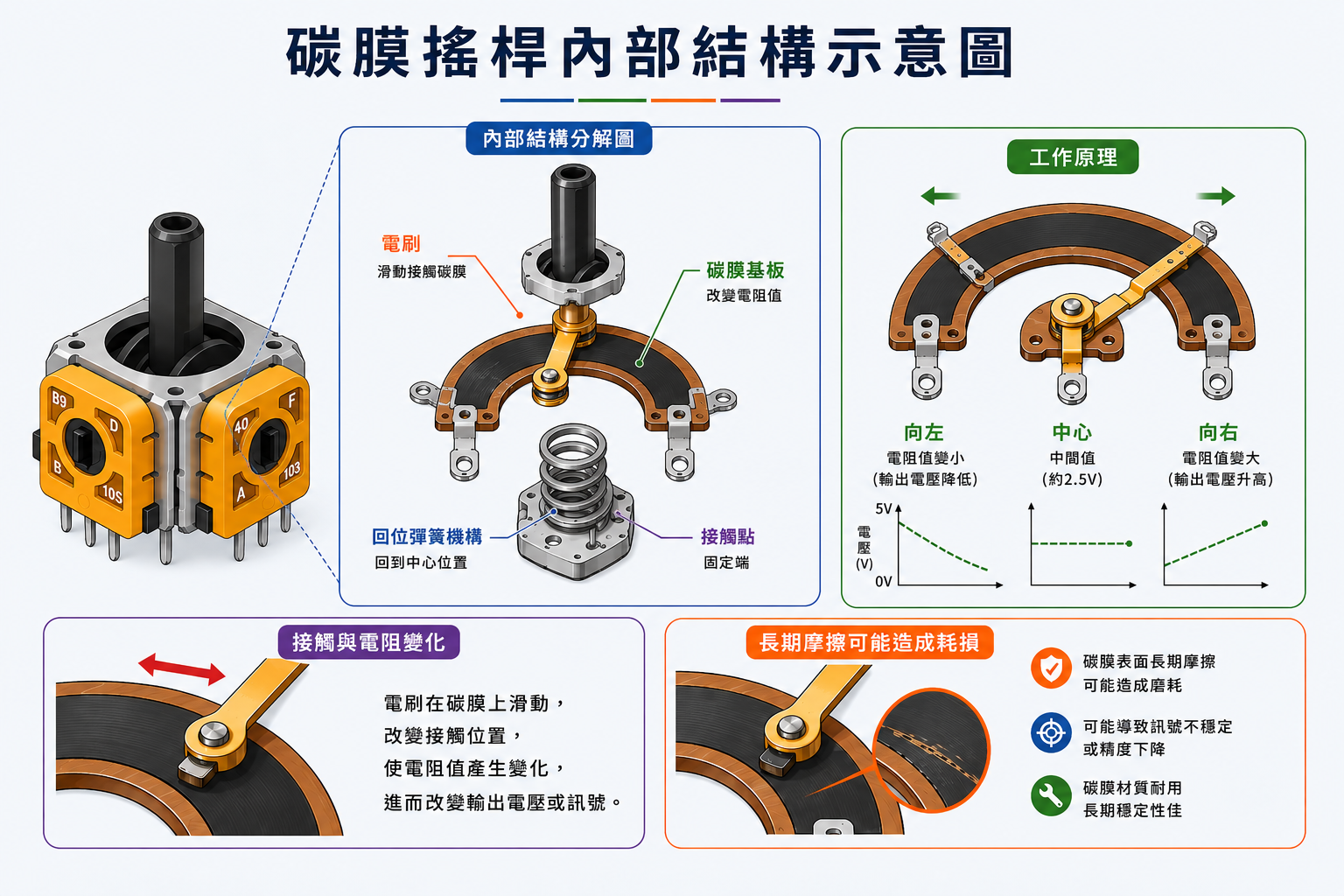

碳膜搖桿，又稱電位器搖桿，是目前最常見的一種類比搖桿技術，廣泛應用在各類遊戲手把與控制設備中。它透過電刷在碳膜上滑動來改變電阻值，系統再將這些變化轉換為方向與移動訊號，因此能準確反映玩家的操作。

碳膜搖桿優點

訊號直接由電刷（折動子）滑動產生，幾乎沒有延遲，操作回饋即時
製造門檻低，普及率高，多數入門與主流手把皆採用
零件設計相對簡單，損壞時較容易更換或維修

碳膜搖桿缺點

長期摩擦會產生碳粉，導致阻值異常，出現飄移問題
在高頻率或大力操作下，實際耐用度會明顯下降
外部灰塵或髒污進入內部，可能影響靈敏度與操作順暢度

霍爾搖桿是什麼？原理與優缺點說明

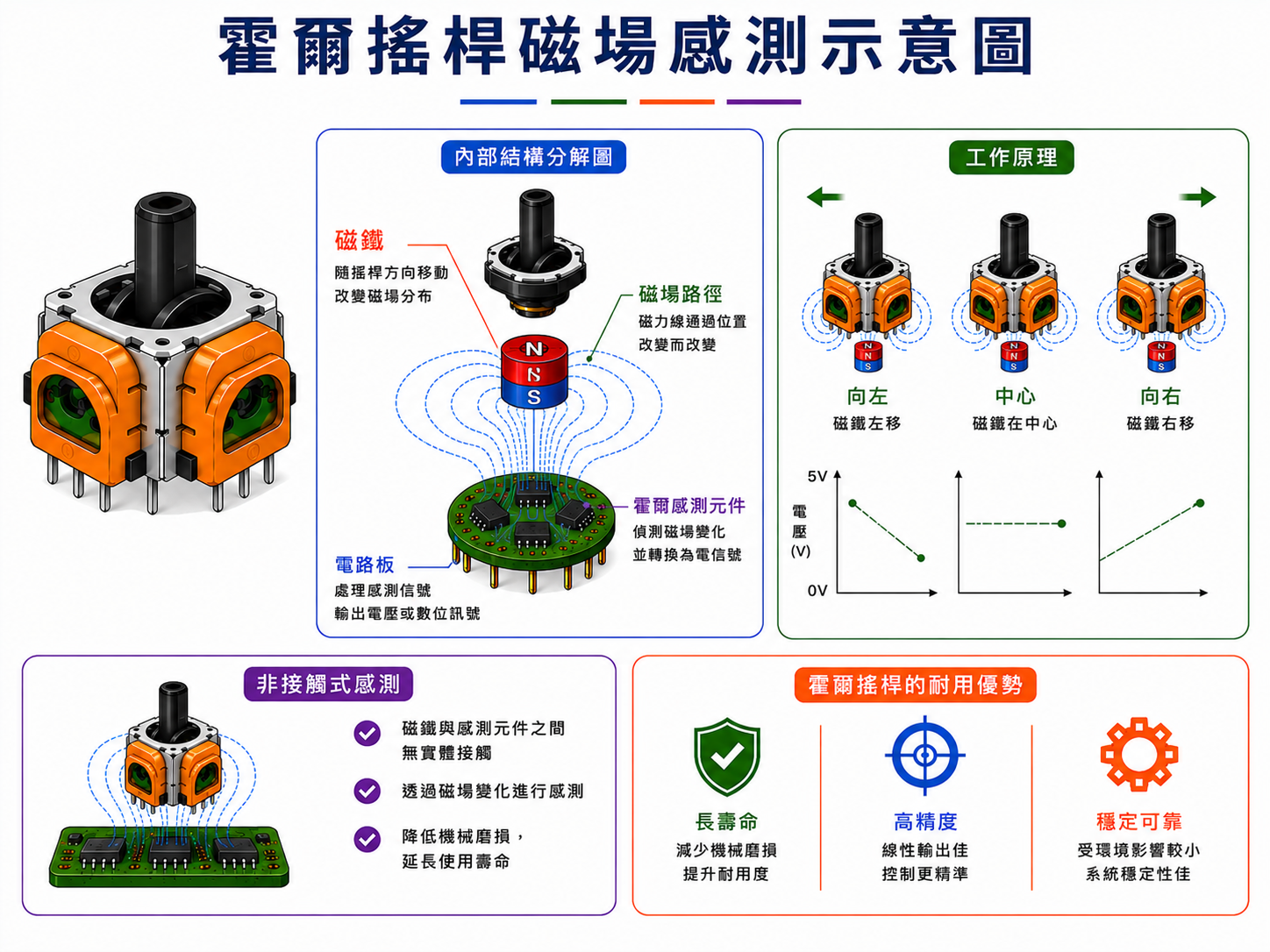

霍爾搖桿是一種採用「霍爾效應」運作的類比搖桿技術，最大特色在於不需要實體接觸即可完成訊號感測。它的內部會配置磁鐵與霍爾感測元件，當搖桿被推動時，磁鐵位置改變，周圍磁場也會跟著變化，感測器便會偵測這些變化並轉換成電壓訊號，再由系統計算出對應的方向與移動輸入。因為整個過程不依賴摩擦接觸，所以在耐用度與穩定性上有明顯優勢。

霍爾搖桿優點

沒有摩擦耗損，能大幅降低搖桿老化與飄移問題
缺少實體磨擦，推動時更順暢，不容易出現
卡頓灰塵、污垢較不影響運作，對溫度變化也較穩定

霍爾搖桿缺點

需經過磁場感測與訊號轉換，反應速度與極限精準度略低於碳膜搖桿
若處於強磁環境，感測結果可能出現偏差
結構與電路設計較複雜，製造成本通常高於傳統碳膜搖桿

TMR搖桿是什麼？原理與優缺點說明

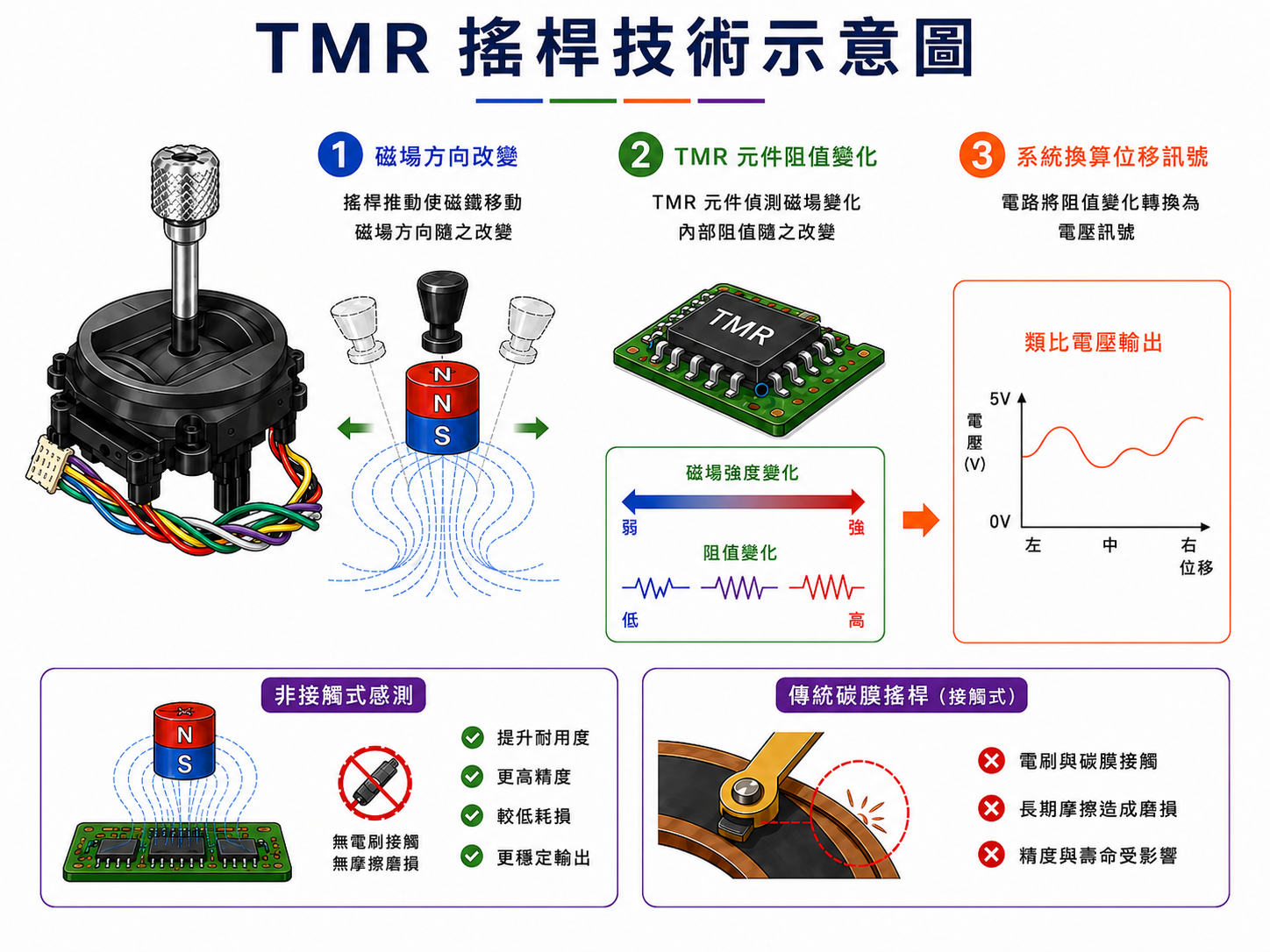

TMR 搖桿（隧道磁阻搖桿）是一種非接觸式磁感應搖桿技術，主要偵測磁場方向的變化。當搖桿移動帶動內部磁鐵偏轉時，周圍磁場角度會隨之改變，TMR 感測元件的電阻值也會產生變化。系統再依據不同方向上的阻值差異，換算出搖桿的位移方向與操作訊號。這種設計可減少傳統碳膜接觸磨耗，同時提升訊號靈敏度與操作穩定性。

TMR 搖桿優點

兼具非接觸式的高壽命特性，同時保有接近碳膜搖桿的高精度與低延遲
沒有電刷與碳膜摩擦問題，穩定性更高
在磁感測技術中，整體耗電表現更佳

TMR 搖桿缺點

機械結構仍會老化，像回中彈簧等零件長期使用後可能疲乏，仍有機會出現飄移
耗電仍高於碳膜搖桿，需要額外電力進行感測與運算
屬於較新的技術，零件與製造成本明顯高於碳膜與霍爾搖桿

搖桿常見疑問：4 個問題一次解答

Q：搖桿死區是什麼意思？

搖桿死區指的是搖桿中心附近的一段緩衝範圍，在這個範圍內即使有輕微推動，遊戲也不會產生任何反應。這個設計是為了避免搖桿在未完全回正或存在微小誤差時，畫面出現不必要的移動。

死區越小，操作會越靈敏，對於重視精準操作的玩家來說，通常會希望死區設定低一點。不過如果設定過低，只要搖桿有一點點偏移，就可能出現角色自動移動的情況，也就是常見的飄移問題。

Q：TMR 搖桿 vs 霍爾搖桿？

這兩種搖桿都屬於非接觸式的磁感測技術，主要差異在於訊號轉換方式。霍爾搖桿是透過磁場變化產生電壓，再轉換為操作訊號；TMR 搖桿則是透過磁場變化改變阻值，再計算差異來輸出訊號。

在實際表現上，TMR 搖桿的延遲更低、精度更高，也更省電，可以視為霍爾搖桿的進階版本。不過價格相對較高，而兩者都有共同限制，就是內部機械結構仍會隨時間老化，因此無法完全避免飄移。

Q：如何選擇適合的搖桿？

挑選手把時，先確認是否支援你的遊玩平台，這會直接影響使用體驗。接著可以依照使用習慣選擇有線或無線，有線穩定但受限距離，無線自由但需要充電。

手感也是關鍵，包含握持舒適度、重量配置與表面材質，長時間遊玩差異會很明顯。感測技術則可依需求挑選，預算考量可選碳膜，想要耐用可以選霍爾，如果同時在意精度與壽命，TMR 會是更好的選擇。另外像震動回饋或線性板機，也會影響整體遊戲體驗。

Q：電競 vs 無人機應用的搖桿是否會有所不同？差異是什麼？

會。雖然兩者都可能使用霍爾感測或 TMR 隧道磁阻等非接觸式磁感應技術，但因為使用情境不同，設計重點也會不同。

電競搖桿多用於室內遊戲控制，重點是操作手感、微操精度與低延遲，讓玩家在瞄準、移動或壓槍時，可以快速、細膩地反映手指動作。無人機搖桿則常用於戶外飛行控制，除了訊號穩定，也更重視防水防塵、溫度穩定性與抗干擾能力，確保在風沙、濕氣或溫差變化下仍能穩定操作。
