壓力感測器原理是什麼？
了解感測機制&運作方式其實沒想像中難
在智慧醫療設備、工業自動化機具、車載系統與消費性電子產品中，控制元件的「精準度（Accuracy）」、「可靠度（Reliability）」與「薄型化」一直是硬體開發團隊的核心訴求。壓力看不到、摸不到，電子設備卻可以精準知道管路內的壓力變化、判斷手指按壓力道，甚至偵測人體踩踏與接觸位置，關鍵就在於壓力感測器（Pressure Sensors）能將外部力量轉換成電子系統可以讀取的訊號。
但壓力感測器並不是只有一種運作方式。有些感測器在受壓後會改變電阻，有些利用膜片位移改變電容，也有些材料會在受到衝擊時產生電荷；而常見於智慧鞋墊、座椅、按鍵與穿戴裝置中的 FSR 薄膜壓力感測器，則是透過受力後的導電狀態變化進行偵測。本文將從技術演進歷程、感測機制、原理差異與產業應用，帶您全面解構這項關鍵技術！

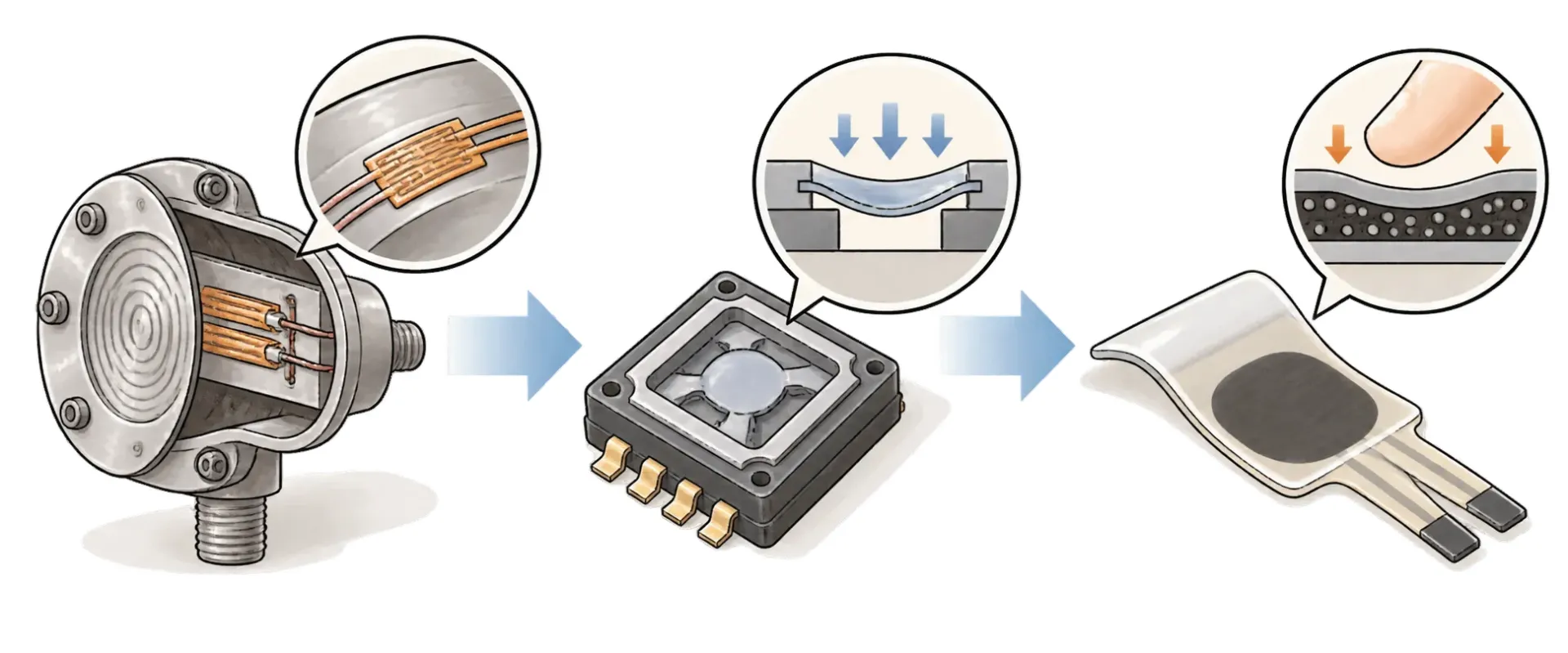

壓力感測技術演進：從傳統金屬應變片到薄膜 FSR 的跨時代突破
要理解壓力感測技術的強大，可以從感測材料與結構的發展歷史看起。壓力量測技術最早源於工業對機械結構安全的監測需求，經過了數十年的技術疊代：
-
傳統金屬應變片與機械膜片時期： 早期主要透過金屬絲或箔片的機械形變來偵測力量，雖然穩定，但體積龐大、靈敏度受限，且高頻率下易產生疲勞衰減。
-
半導體與 MEMS 壓阻/電容時期： 隨著微機電系統（MEMS）製程突破，矽基壓阻與電容感測元件被大量導入車用胎壓（TPMS）、工業管路與氣壓監控中，實現了高精度與微型化。
-
高階柔性與薄膜感測爆發（至今）： 近年來，高分子感壓材料與印刷電子技術的成熟，催生了 FSR（Force Sensing Resistor，力敏電阻）等薄膜壓力感測器。其輕薄、可撓曲與高度客製化的特性，為穿戴裝置、人機介面與智慧醫療帶來的革命性的應用突破。

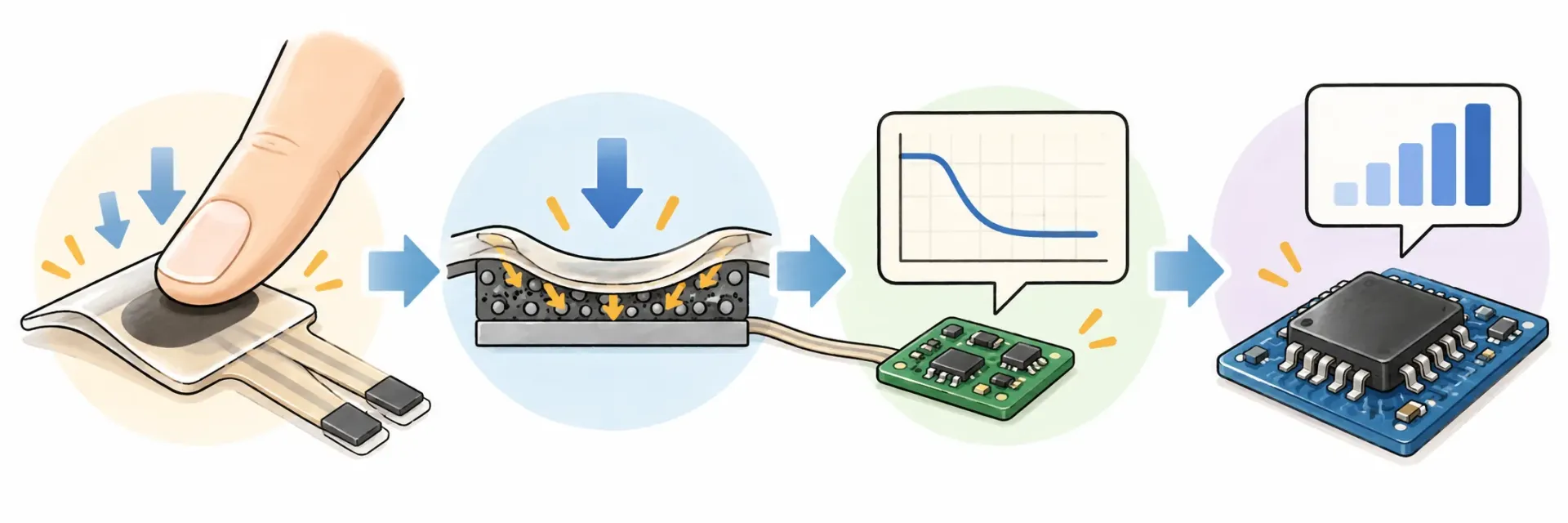

壓力感測器的感測原理：
簡析「物理力轉化為電訊號」的 4 段機制
雖然不同感測器的結構與技術不完全相同，但大部分壓力感測過程都可以拆解為以下 4 個階段：
- 外部力量作用於感測區： 壓力來源可能是氣體、液體、人體重量、手指按壓或機械撞擊。受測對象直接決定適合採用的感測原理。
- 感測元件產生物理變化： 外部力量進入感測器後，內部元件會產生電阻變化、電容變化、電荷釋放或膜片微小形變。
- 將變化轉成可讀取訊號： 透過內部或外部電路讀取這些物理變化。實際產品中還會加入訊號放大、濾波、類比數位轉換（ADC）與溫度補償，確保訊號穩定。
- 控制系統進行判斷： 最後，訊號傳送到 MCU、PLC 或控制器，由系統進一步判斷壓力數值、按鍵是否按下、受力程度或踩踏位置。
核心觀念非常簡單：外部壓力 → 感測元件產生物理變化 → 轉換成電訊號 → 控制系統判讀。

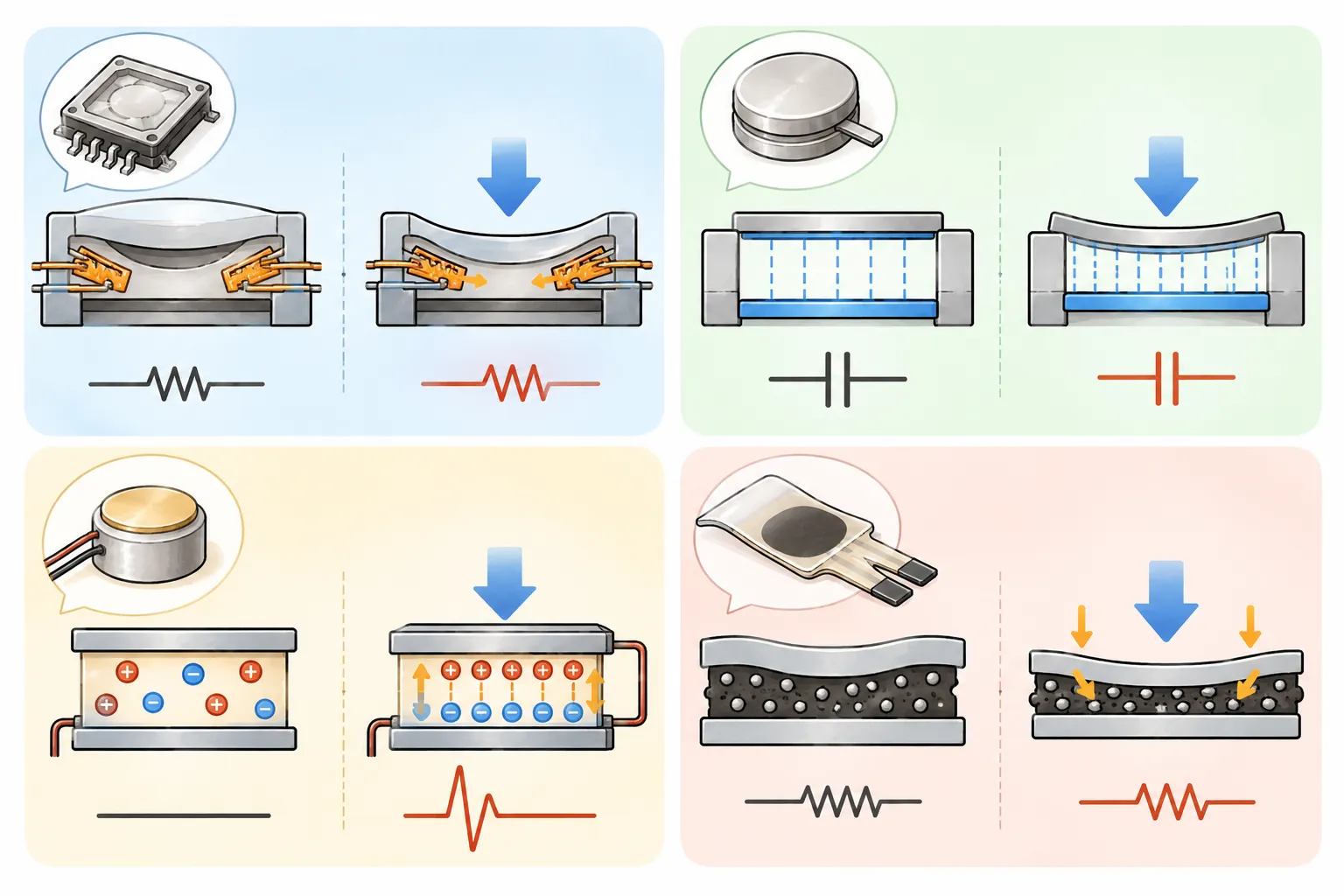

常見壓力感測器原理比較：壓阻式、電容式、壓電式與 FSR 有何不同？
目前主流的壓力感測技術包含以下四種，其運作原理與適用場景各不相同：
1. 壓阻式（Piezoresistive）：受壓後電阻發生變化
利用材料受應力後電阻改變的特性。當氣體或液體施壓於感測膜片時，膜片產生形變帶動壓阻元件受到拉伸或壓縮，進而改變阻值。
-
主要特點： 技術成熟、靜態量測佳、適合氣體與液體。
2. 電容式（Capacitive）：利用電極距離改變
內部設有兩彼此靠近的電極。當外部壓力作用使膜片產生位移時，電極之間的距離跟著改變，從而引發電容值變化。
-
主要特點： 極高靈敏度、低功耗、適合微小壓差與低功耗設備。
3. 壓電式（Piezoelectric）：受力時產生電荷
採用壓電效應材料，當材料受到擠壓、撞擊或震動時，內部會產生電荷。
-
主要特點： 反應速度極快，專門用於捕捉快速變動的動態受力（不適合長時間靜態壓力量測）。
4. FSR 薄膜壓力感測器（Force Sensing Resistor）：受力增加，電阻下降
由薄膜、電極與感壓材料組成。未受力時維持高電阻；當外部開始施力時，內部導電材料接觸面積增加，使電阻值隨之下降。
-
主要特點： 輕薄、可撓曲、外型設計彈性高，專門用於人體或物體表面的接觸與相對受力偵測。
常見壓力感測技術對比表
|
比較項目 |
壓阻式 (Piezoresistive) |
電容式 (Capacitive) |
壓電式 (Piezoelectric) |
FSR 薄膜式 (FSR) |
|
感測機制 |
受力造成電阻變化 |
電極距離改變造成電容變化 |
受力產生電荷 |
導電接觸改變造成電阻下降 |
|
適合偵測 |
靜態與一般動態壓力 |
微小壓力、微小壓差 |
衝擊、震動、快速變化 |
接觸、按壓、相對受力 |
|
主要量測對象 |
氣體、液體 |
氣體、微小壓差 |
動態衝擊力 |
人體或物體表面受力 |
|
主要特色 |
技術成熟、應用廣 |
靈敏度高、低功耗 |
反應速度極快 |
輕薄、可撓、容易整合 |
|
常見應用 |
管路、液壓、胎壓 |
氣壓、HVAC、醫療設備 |
撞擊測試、振動監控 |
智慧鞋墊、座椅、按鍵、穿戴裝置 |
推薦閱讀：

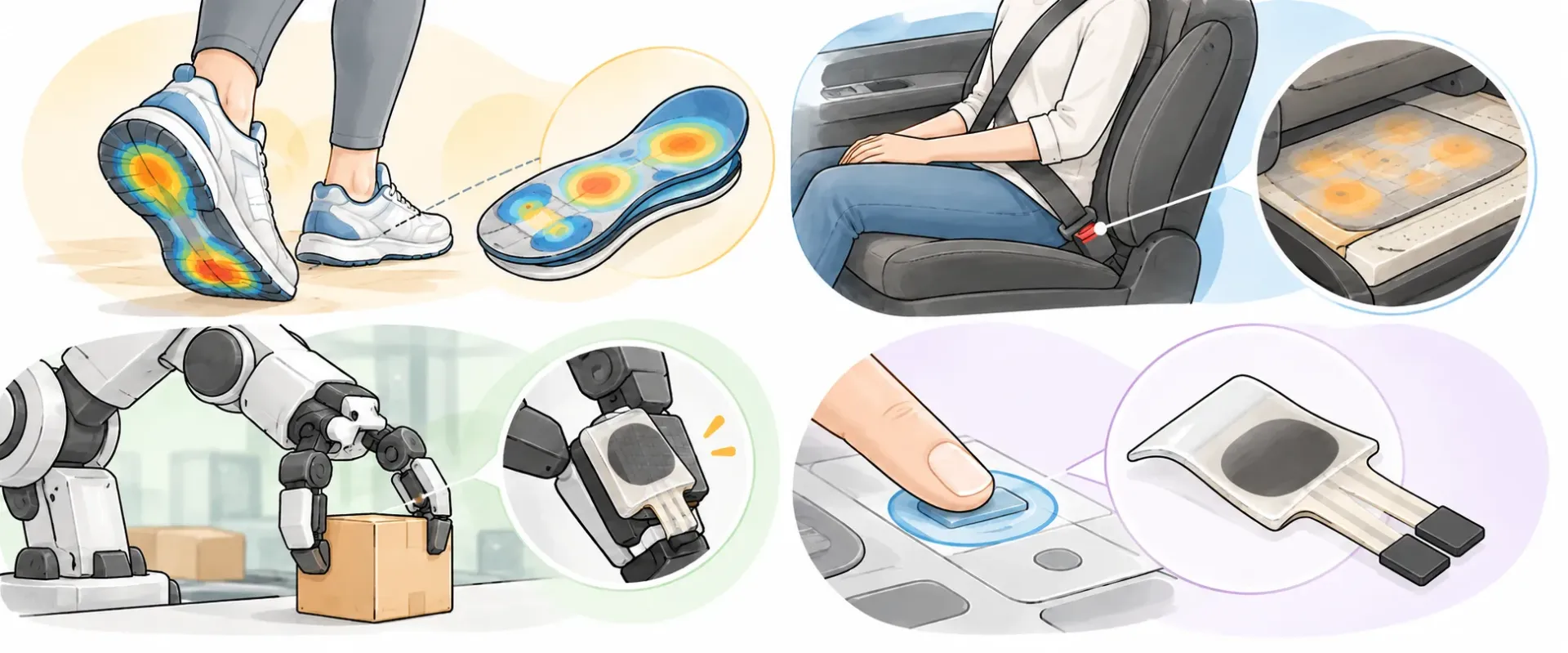

壓力感測器的產業應用：
哪些高規格產品正在加速導入？
得益於高精度、低功耗、輕薄化與耐環境等綜合優勢，壓力感測技術的應用範疇正迅速擴展：
- 智慧鞋墊與運動健康追蹤： 利用 FSR 薄膜感測器輕薄可撓的特性，整合至鞋墊中即時偵測足底壓力分佈、步態姿勢與運動衝擊。
- 車載與智慧座椅感測： 應用於汽車座椅的安全帶未繫提醒、乘客佔位偵測（SBR），以及醫療護理床墊的長期臥床翻身監控。
- 工業自動化與機器人觸覺： 機械手臂抓取需要精確的力量反饋以防損壞物件，薄膜壓力感測元件能提供靈敏的觸覺感知。
- 人機操作介面與消費電子按鍵： 取代傳統機械開關，提供具備多段力道感應的薄膜按鍵與防誤觸介面，廣泛應用於穿戴裝置與醫療控制面板。
壓力感測器的產業應用：哪些高規格產品正在加速導入？
得益於高精度、低功耗、輕薄化與耐環境等綜合優勢，壓力感測技術的應用範疇正迅速擴展：
-
智慧鞋墊與運動健康追蹤： 利用 FSR 薄膜感測器輕薄可撓的特性，整合至鞋墊中即時偵測足底壓力分佈、步態姿勢與運動衝擊。
-
車載與智慧座椅感測： 應用於汽車座椅的安全帶未繫提醒、乘客佔位偵測（SBR），以及醫療護理床墊的長期臥床翻身監控。
-
工業自動化與機器人觸覺： 機械手臂抓取需要精確的力量反饋以防損壞物件，薄膜壓力感測元件能提供靈敏的觸覺感知。
-
人機操作介面與消費電子按鍵： 取代傳統機械開關，提供具備多段力道感應的薄膜按鍵與防誤觸介面，廣泛應用於穿戴裝置與醫療控制面板。
福哥興業（Favor Union）：
整合新一代薄膜感測技術，打造高品質精密壓力感測模組
雖然壓力感測原理並不複雜，但要將其轉化為一顆靈敏度穩定、耐用度高且能完美契合機構空間的感測元件，極度依賴製造商在材料配方、印刷製程與結構設計上的硬實力。
作為深耕精密控制元件與薄膜電路超過 40+ 年的領導品牌，福哥興業（Favor Union）積極佈局 FSR 薄膜壓力感測技術：
-
客製化研發與結構設計： 擁有專屬的感測材料與機構工程團隊，能配合客戶專案進行感測區域、尺寸形狀、觸發力道（Trigger Force）及輸出阻力特性的深度客製化。
-
國際級品質驗證： 廠區全面符合 ISO 9001、ISO 14001 品質管理認證，確保每一批出廠的薄膜感測元件皆具備極高的重複性與可靠度。
-
在地 MIT 製造支援： 針對高規格醫療、工業與消費電子設備，福哥可配合提供台灣製造（MIT）方案，完美對接全球供應鏈的採購需求。
對新一代 FSR 薄膜壓力感測技術感興趣，或有特定的專案開發需求？歡迎造訪福哥興業填寫需求表單，福哥興業（Favor Union）專業的技術與工程團隊將為您提供專屬的選型諮詢與樣品測試支援！
